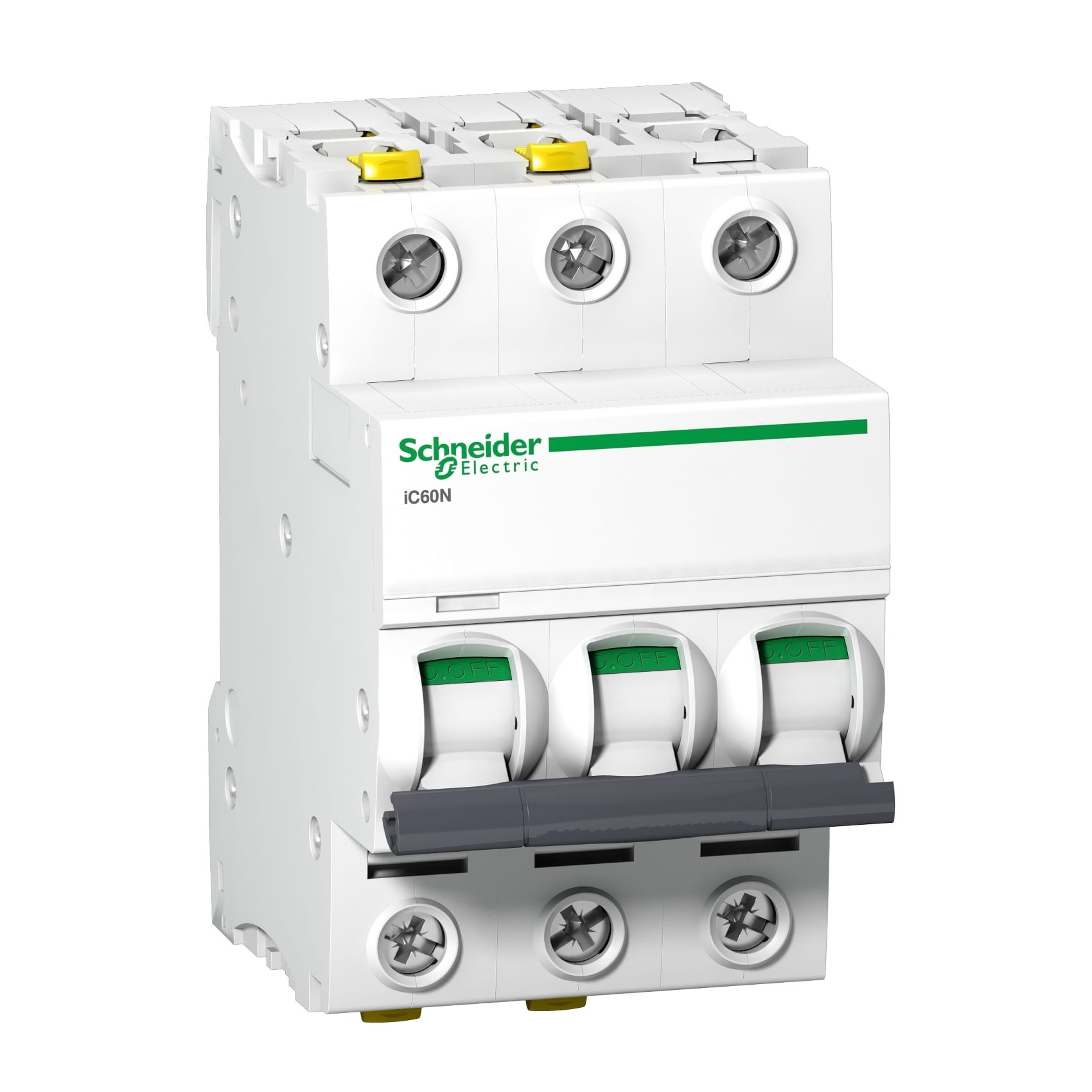

Schneider Electric Överspänningsskydd B 16A 3P 6kA Acti9
produkt otillgänglig
lägg till i önskelista
Beskrivning
Schneider Electric Överströmsskydd B 16A 3P 6kA Acti9
Överströmsskydd B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 från SCHNEIDER ELECTRIC skyddar effektivt elektriska installationer mot överbelastning och kortslutning.
Den är idealisk för skydd av elektriska installationer i bostadshus och liknande byggnader, och integreras med andra enheter till ett komplett skyddssystem anpassat för bostadsbyggande. Kännetecknas av en kortslutningshållfasthet på 6kA.
Specifikation
| Parameter | Värde |
|---|---|
| Enhetens användningsområde | Distribution |
| Produktserie | Acti 9 |
| Produktnamn | Acti 9 iC60 |
| Produkt- eller komponenttyp | Överströmsskydd |
| Enhetens förkortade namn | IC60N |
| Polbeskrivning | 3P |
| Antal skyddade poler | 3 |
| [In] märkström | 16 A |
| Nättyp | [[Likström (DC) Växelström (AC)]] |
| Utlösarteknik | Termomagnetisk |
| Karakteristik | B |
| Användningskategori | [[Kategori A enligt EN 60898-1 Kategori A enligt IEC 60898-1]] |
| Isoleringsfunktion | [[Ja enligt EN 60898-1 Ja enligt EN 60947-2 Ja enligt IEC 60898-1 Ja enligt IEC 60947-2]] |
| Standarder | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Kompletterande parametrar
| Parameter | Värde |
|---|---|
| Nätfrekvens | 50/60 Hz |
| Övre gräns för magnetisk utlösning | 4 x In +/- 20 % |
| Begränsningsklass | [[3 enligt EN 60898-1 3 enligt IEC 60898-1]] |
| Märkisolationsspänning [Ui] | [[500 V växelström (AC) 50/60 Hz enligt EN 60947-2 500 V växelström (AC) 50/60 Hz enligt IEC 60947-2]] |
| Märkstötspänning [Uimp] | [[6 kV enligt EN 60947-2 6 kV enligt IEC 60947-2]] |
| Indikering av kontaktläge | Ja |
| Styrningstyp | Spak |
| Lokal signalering | Utlösningsindikator |
| Monteringsbas | DIN-skena |
| Bredd i 9 mm moduler | 6 |
| Höjd | 91 mm |
| Bredd | 54 mm |
| Djup | 78,5 mm |
| Produktvikt | 0,375 kg |
| Färg | Vit |
| Mekanisk livslängd | 20000 cykler |
| Elektrisk livslängd | 10000 cykler |
| Anslutningar - terminaler | [[Dubbelklämmor (över eller under) 1…25 mm² fast Dubbelklämmor (över eller under) 1…16 mm² flexibel]] |
| Längd på avisolerad sektion | 14 mm för över eller under anslutning |
| Åtdragningsmoment | 2 N.m över eller under |
| Jordfelsbrytarskydd | Separat block |
Arbetsmiljö
| Parameter | Värde |
|---|---|
| Skyddsklass IP | [[IP20 enligt IEC 60529 IP20 enligt EN 60529]] |
| Föroreningsgrad | 3 |
| Överspänningskategori | IV |
| Tropikalisering | 2 |
| Relativ luftfuktighet | 95 % vid 55 °C |
| Omgivningstemperatur för drift | -35…70 °C |
| Omgivningstemperatur för lagring | -40…85 °C |
Hållbarhetserbjudande
| Parameter | Värde |
|---|---|
| Status för hållbart erbjudande | Green Premium-produkt |
| Utan SVHC REACh | Ja |
| Europeiska RoHS-direktivet | Överensstämmande |
| Utan giftiga tungmetaller | Ja |
| Utan kvicksilver | Ja |
| Kina RoHS-standard | Proaktivt Kina RoHS-direktiv (utanför Kina RoHS juridiska tillämpningsområde) |
| WEEE | Produkten ska avfallshanteras i enlighet med gällande bestämmelser inom Europeiska unionen för avfall och får inte kastas tillsammans med vanligt avfall. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Filer att ladda ner:
Tekniska data
| Utlösningskarakteristik | B |
| Brytartyp | överström |
| Märkström [A] | 16A |
| Antal poler | 3P |
| Brytförmåga [kA] | 6 kA |
| Märke | SCHNEIDER ELECTRIC |
