Stålkoppling L120 för grindgångjärn M18 – 180° öppning
produkt otillgänglig
lägg till i önskelista
0
Beskrivning

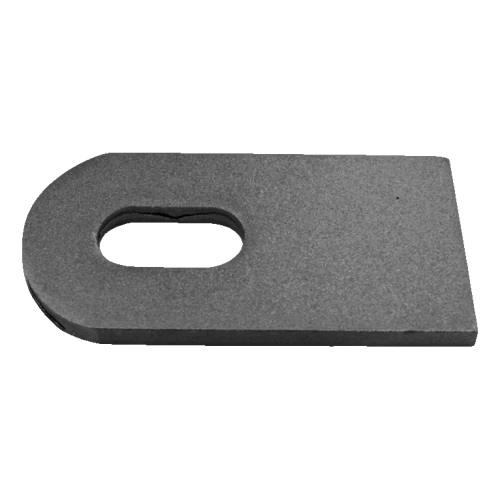

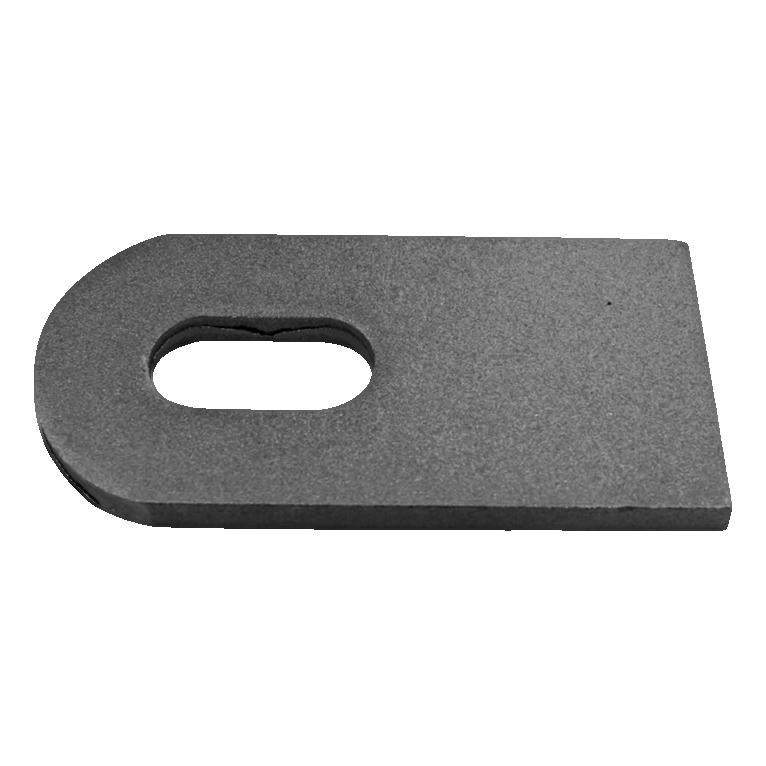

Stålkoppling L120 för grindgångjärn M18 – 180° öppning
Stålkoppling L120 avsedd för grindgångjärn med gänga M18. Tack vare massiv konstruktion av plåt med tjocklek 8 mm säkerställer den hållbar och stabil anslutning av gångjärnet till grind eller port, vilket möjliggör full öppning av bladet i 180° vinkel. Det ovala hålet i kopplingen ger justeringsområde 70–90 mm, vilket gör det möjligt att exakt ställa in bladets position i förhållande till stolpen – utan att behöva borra nya hål.
Elementet är en nödvändig komponent vid montering av skjutgrindar och portar på skruvgångjärn M18. Dess enkla form och solida konstruktion garanterar snabb montering och många års problemfri drift.

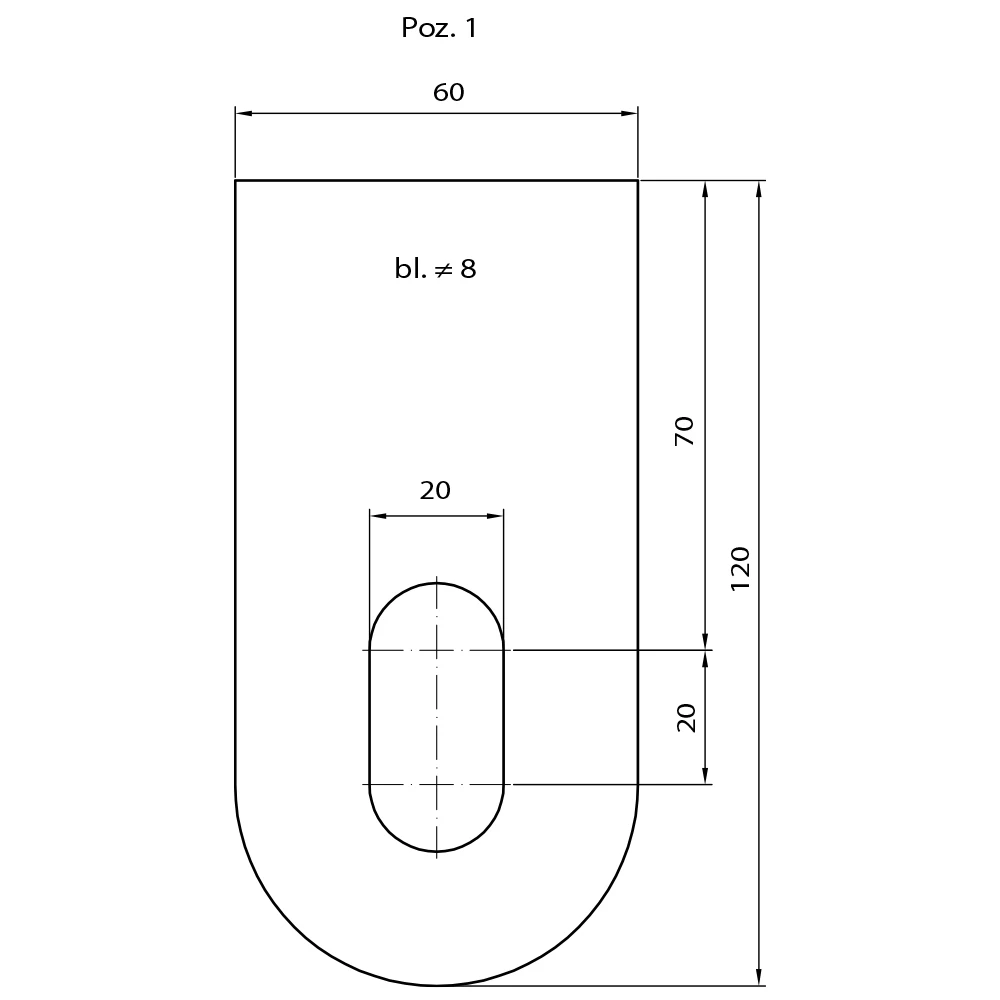

Kopplingsmått
- Längd (L): 120 mm
- Höjd: 60 mm
- Plåttjocklek: 8 mm
- Ovalt hål (bredd): 20 mm
- Justeringsområde i hålet: 70–90 mm
- Gångjärngänga: M18
Användning och montering

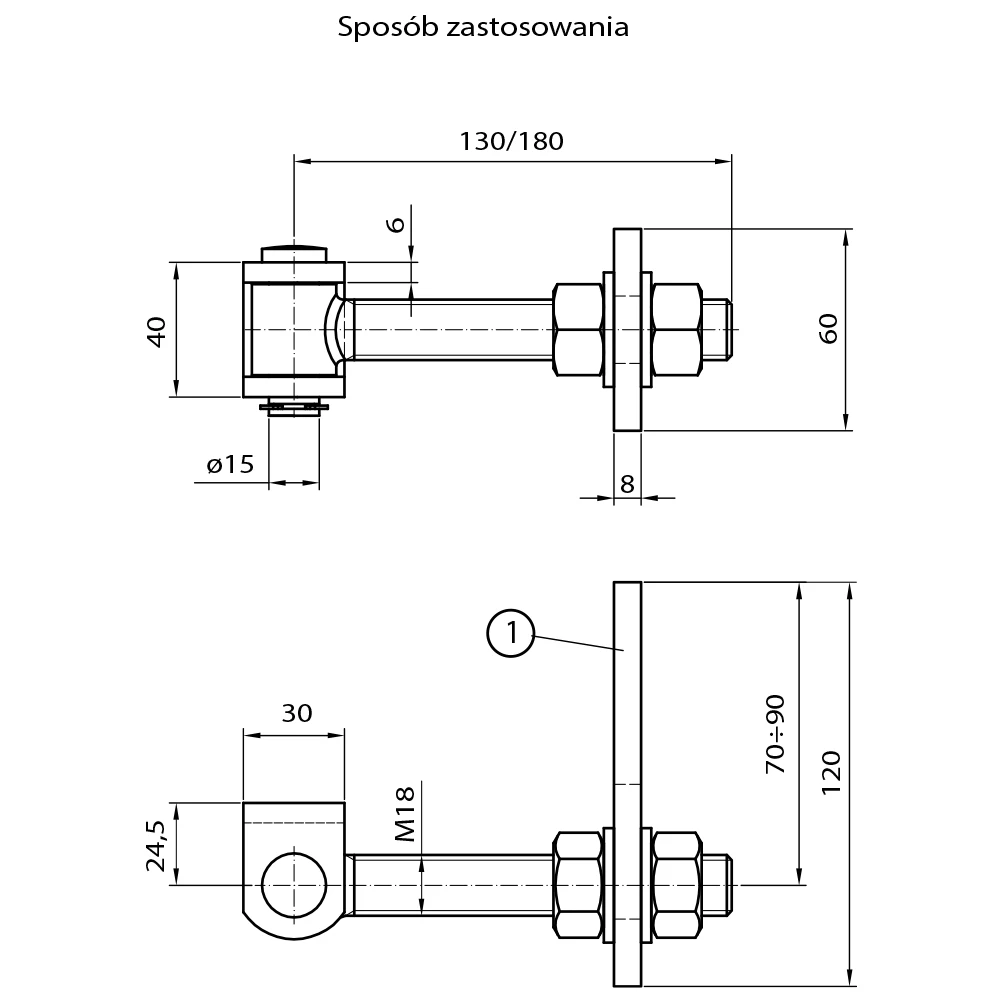

Kopplingen monteras på grind- eller portbladet, och gångjärnstappen M18 går genom det ovala hålet och fästs med muttrar på båda sidor. Användningsschemat visar två varianter av tapplängd (130 mm eller 180 mm), vilket gör det möjligt att välja lämpligt gångjärn för stolpens eller ramens tjocklek. Gångjärnshylsan (höjd 40 mm, tapp Ø15 mm) svetsas till stolpen, och kopplingen med ovalt hål möjliggör smidig justering av bladets inställning.
Tekniska data
- Material: stål
- Plåttjocklek: 8 mm
- Kopplingslängd: 120 mm
- Kopplingshöjd: 60 mm
- Gångjärngänga: M18
- Ovalt hålmått: 20 × 40 mm (bredd × längd)
- Justeringsområde: 70–90 mm
- Bladets öppningsvinkel: 180°
- Vikt: 0,38 kg
- EAN: 99917867
Kopplingen är kompatibel med skruvgångjärn M18 med tapplängd 130 mm eller 180 mm. Perfekt element för professionell montering av skjutgrindar och portar i stängselssystem.
Tekniska data
| Material | Stål |
| Gängtyp | M18 |
| Diameter | 12 |
| Sposób montażu | För inmurning |
