Stängselkoppel för skruvning H80 svart halvmatt RAL 9005
produkt otillgänglig
lägg till i önskelista
Beskrivning

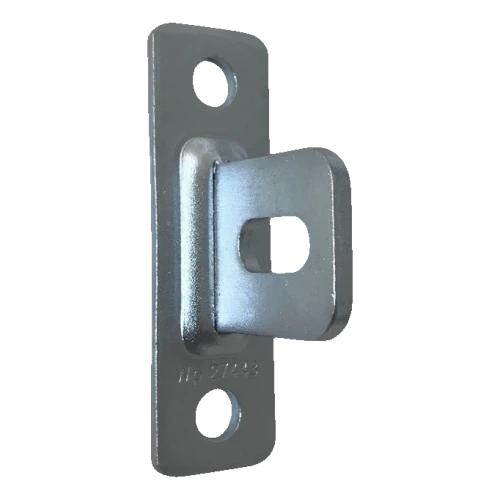

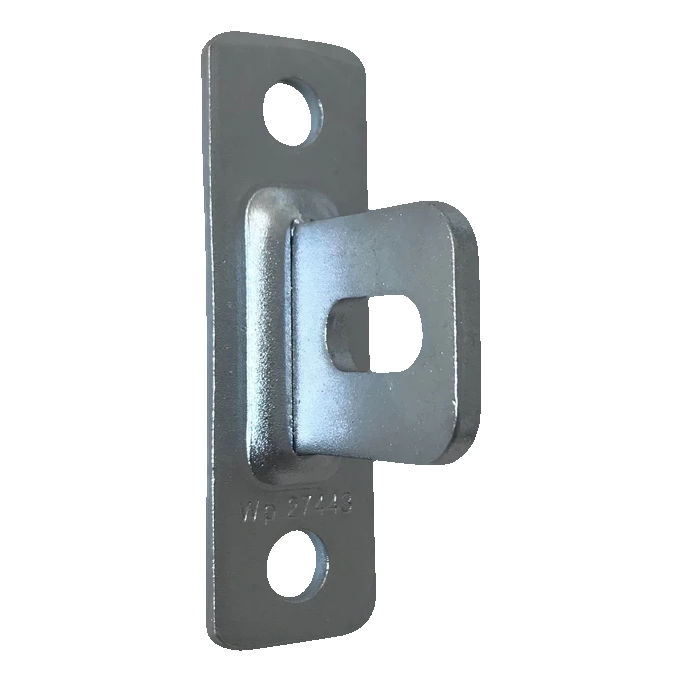

Stängselkoppel för skruvning, galvaniserat stål 80 mm
Stängselkoppel för skruvning från PSG är en solid monteringskomponent som används för permanent anslutning av stängselsektioner till stolpar. Tillverkad av galvaniserat stål, garanterar den hög korrosionsbeständighet och mångårig hållbarhet under utomhusförhållanden — utan behov av ytterligare korrosionsskydd.
Koppelkonstruktionen består av en platt monteringsplatta med hål för skruvning till stolpen och en vinkelrätt utskjutande arm (s.k. böna) med längsgående hål där skruven som fäster stängselsektionen går in. Tack vare de längsgående hålen (bönhålen) både på plattan och på armen får du möjlighet till positionsjustering av stängselsektionen i förhållande till stolpen — vilket avsevärt underlättar monteringen och kompenserar för markojämnheter.
Kopplet är en universell lösning som används i panel- och sektionsbaserade stängelsystem. Den fungerar lika bra vid montering av stängsel på både runda och rektangulära stolpar. Den låga vikten (60 g) och de kompakta måtten underlättar transport och lagring även av stora partier.

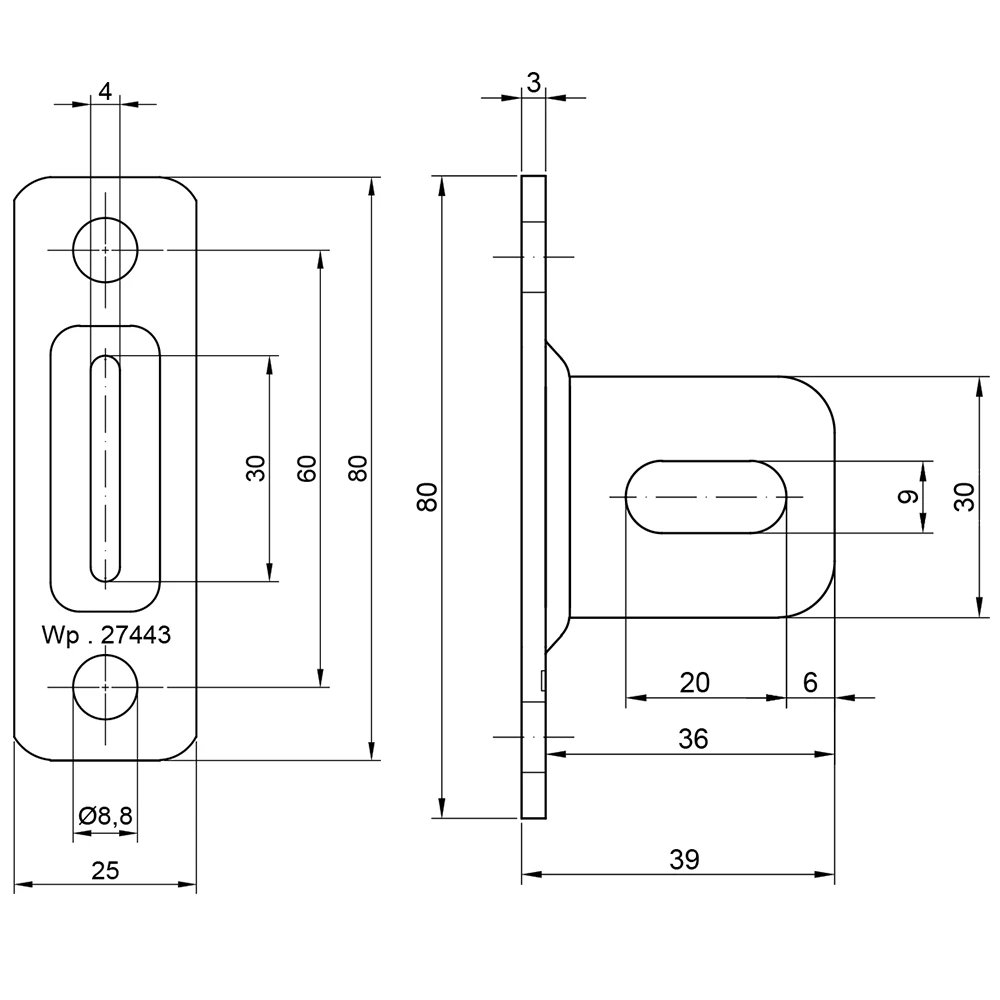

Mått och tekniska parametrar
Monteringsplatta:
- Höjd: 80 mm
- Bredd: 25 mm
- Plåttjocklek: 3 mm
- Runda monteringshål: Ø 8,8 mm (2 st.)
- Centrumavstånd runda hål: 60 mm
- Längsgående hål (bönhål): 30 × 4 mm
Arm (böna):
- Armhöjd: 30 mm
- Utskott från plattan: 36 mm
- Total djup (med platta): 39 mm
- Tjocklek: 4 mm
- Längsgående hål: 20 × 9 mm
Allmänna data:
- Material: galvaniserat stål
- Vikt: 0,06 kg
- Tillverkare: PSG
- EAN: 99917869

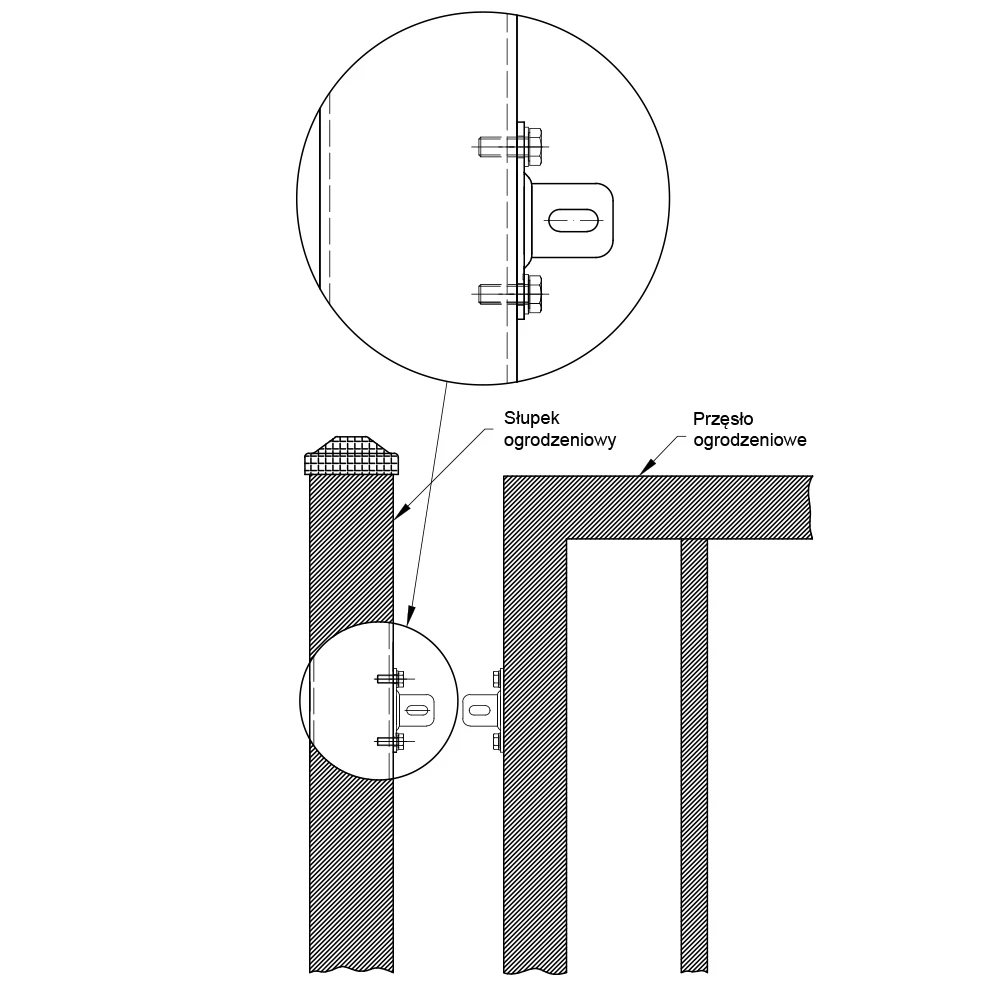

Monteringsmetod
Kopplet monteras genom att plattan skruvas till stängselstolpen med hjälp av skruvar som går genom de runda hålen (Ø 8,8 mm). Därefter fästs stängselsektionen till armen (bönan) — skruven går genom det längsgående hålet i armen och ansluts till stängselsektionens element. Bönhålen möjliggör exakt positionsjustering både vertikalt (på plattan) och horisontellt (på armen), vilket möjliggör kompensation av monteringstoleranser och säkerställer jämn fördelning av stängselsektionerna över hela stängslets längd.
