System för glastak M12. 3-delat, för stag fi 12mm, glas 8-17,52mm (aisi304, universell, satin)
produkt otillgänglig
lägg till i önskelista
Beskrivning
Glastak-system 3-delat M12 – stål AISI 304, satinfinish
3-delat monteringssystem för glastak avsett för professionell installation av glasskivor med tjocklek från 8 till 17,52 mm. Setet med beslag i rostfritt stål AISI 304 med satinfinish ger en hållbar, estetisk och säker infästning av glastak på bostadshus och offentliga byggnader.
Setet består av tre precisionstillverkade beslag som bildar ett komplett infästningssystem för glastak med dragstag. Glaset vilar inte direkt mot beslagen — tryckkuddar av gummi som ingår i setet skyddar glasskivorna och stabiliserar samtidigt glaset i rätt läge. Den universella konstruktionen möjliggör montering på olika byggnadstyper, och vid tjockare isolering på fasaden kan en extra monteringsplatta användas, vilket gör systemet mycket flexibelt.

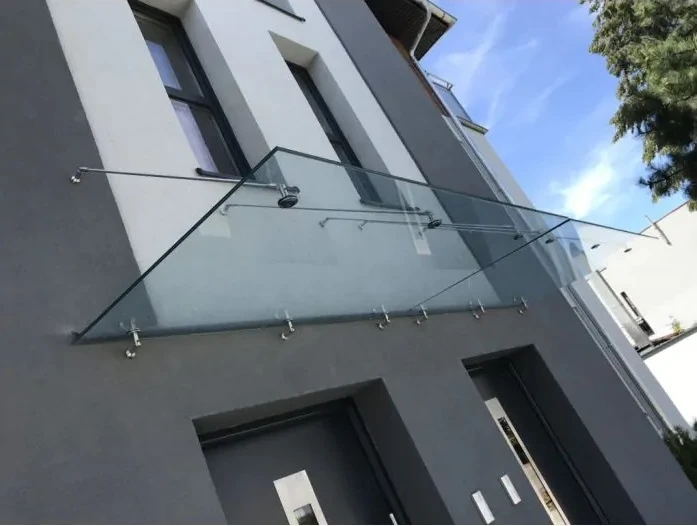

Glastak fyller en dubbel funktion — de skyddar mot nederbörd och ger fasaden en lätt, arkitektonisk karaktär. Systemet med dragstag säkerställer konstruktionens styvhet med bibehållen minimalistisk design, perfekt för moderna byggnader.

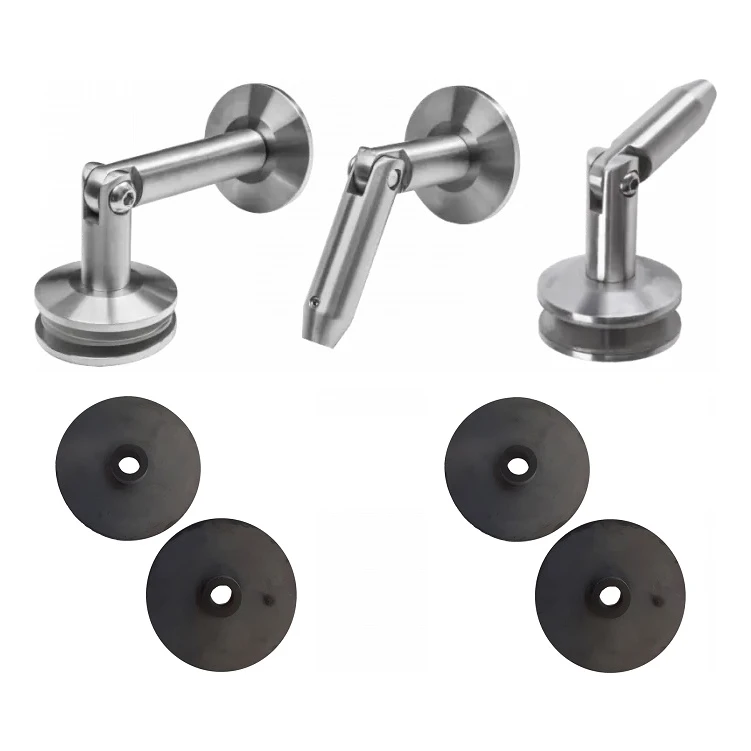

Setets innehåll

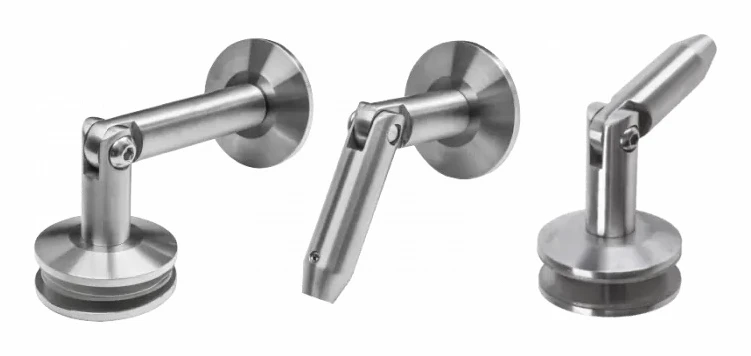

- Beslag vägg–glas med komplett set tryckkuddar av gummi
- Beslag glas–dragstag M12 med komplett set tryckkuddar av gummi
- Beslag dragstag M12–vägg
Setet inkluderar inte: glasskivor, dragstag eller andra komponenter som inte anges ovan. Dragstag med M12-gänga (stång i rostfritt stål) väljs separat — tillgängliga längder är 1 m, 1,2 m och 1,5 m. Dragstaget fästs i fasaden och spänns sedan till optimal position för glastaksplattan, vilket säkerställer dess stabilitet.
Teknisk specifikation
- Material: rostfritt stål AISI 304
- Ytfinish: satinfinish
- Dragstagets gänga: M12
- Gänga för vägg- och glasskruvar: M10
- Glastjocklek: 8–17,52 mm
- Längd (L): 130 mm
- Setvikt: 1,6 kg
- Diameter på hål i glas: Ø18 mm
- Monteringsvinkel för dragstag: 95°
- EAN: 5901289674263

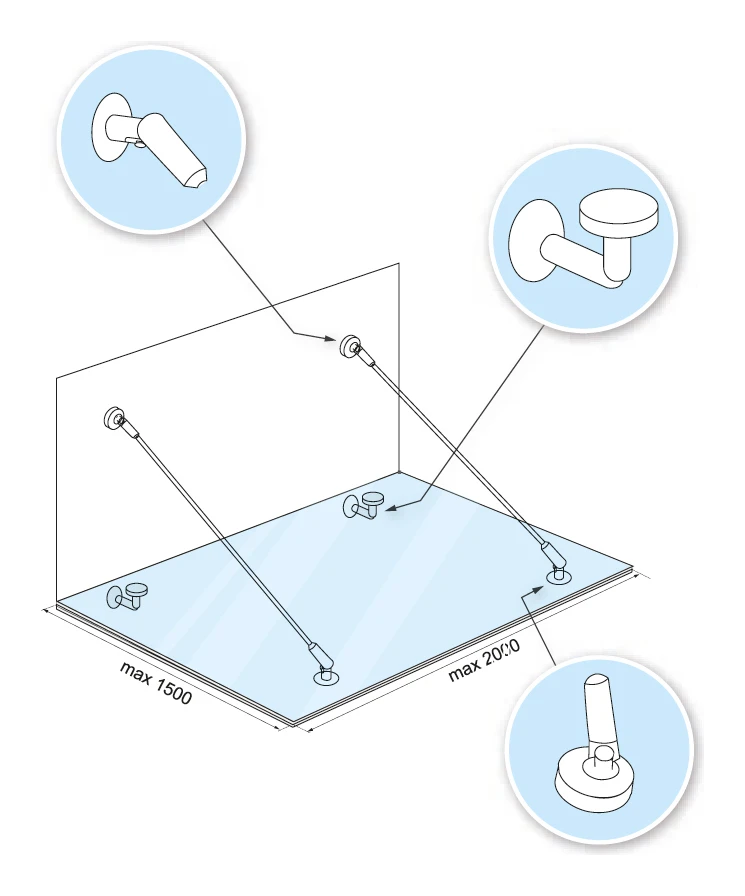

Dimensionering och monteringsschema
Korrekt placering av hålen i glasskivan är avgörande för konstruktionens stabilitet och säkerhet. Nedanstående scheman visar rekommenderad placering av infästningspunkter samt maximalt tillåtna glasdimensioner.

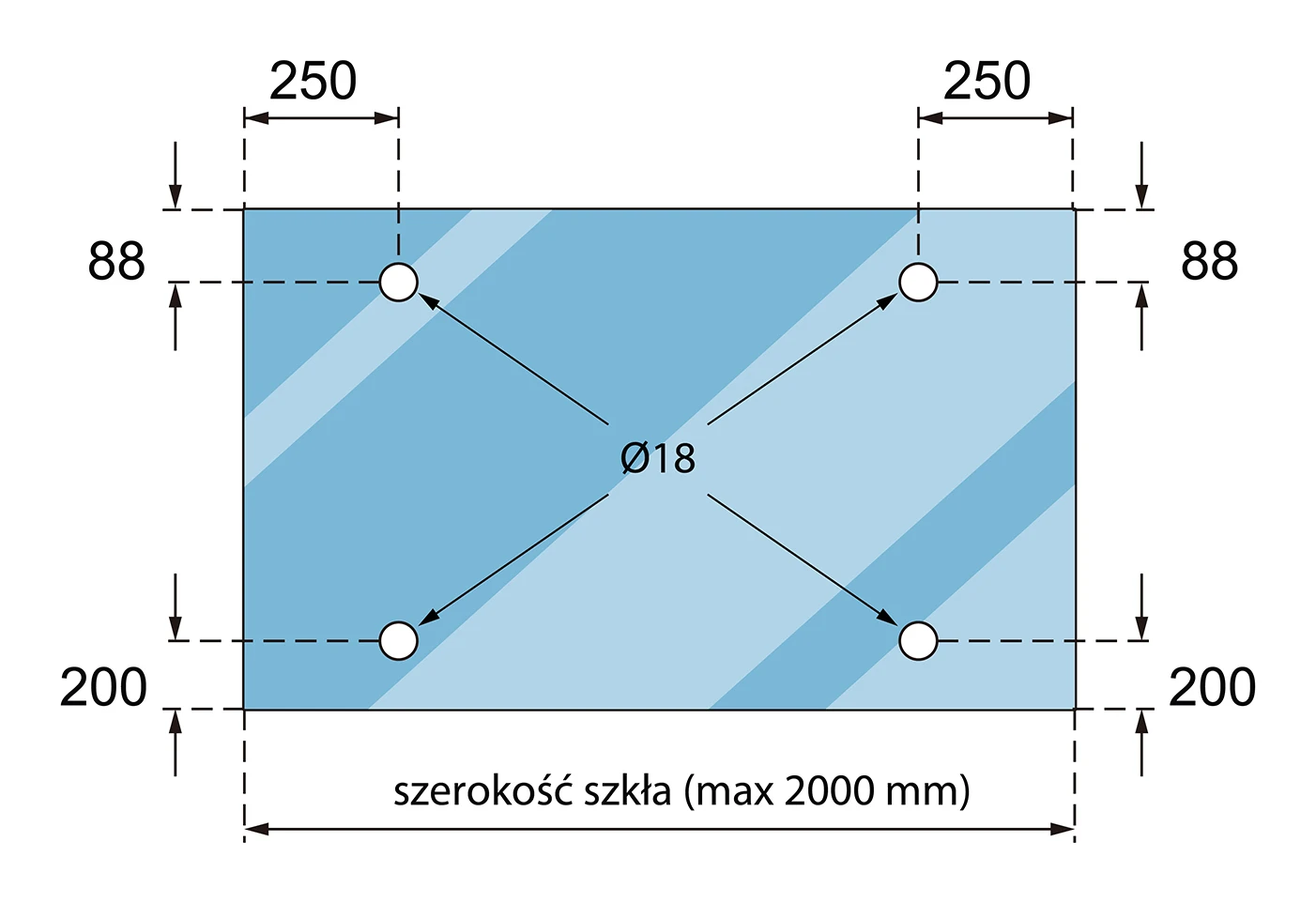

Rekommenderade mått för hålplacering i glas:
- Maximal glasbredd: 2000 mm
- Maximalt glasdjup (utskjut): 1500 mm
- Hålens avstånd från sidokanterna: 250 mm
- Övre hålens avstånd från överkanten: 88 mm
- Nedre hålens avstånd från underkanten: 200 mm
- Håldiameter: Ø18 mm

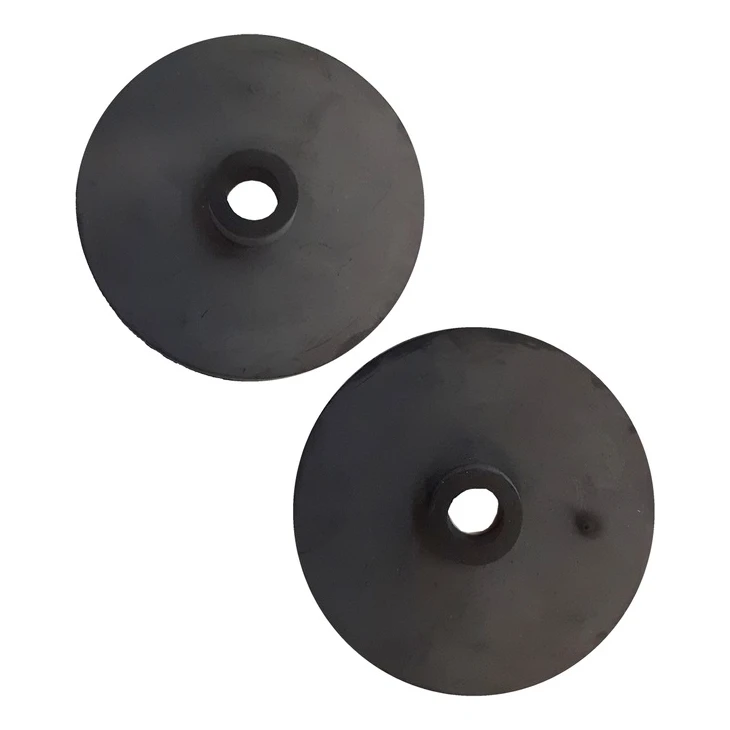

Tryckkuddarna av gummi skyddar glasskivorna mot direkt kontakt med beslagets metallelement, eliminerar risken för sprickor och säkerställer stabil hållning av glaset. Ett komplett set tryckkuddar medföljer varje beslag som är i kontakt med glaset.
På grund av den höga svårighetsgraden vid montering av glastak rekommenderas att installationsarbetet utförs av ett kvalificerat monteringsteam med erfarenhet av härdat glas och dragstags-system.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Material | AISI 304 |
| Ytbehandling | Satin |
| Glastjocklek [mm] | 8-17,52 |
