Trapetsbrygga i aluminium H100 L330 med EPDM-tätning 2 mm för PV-montering

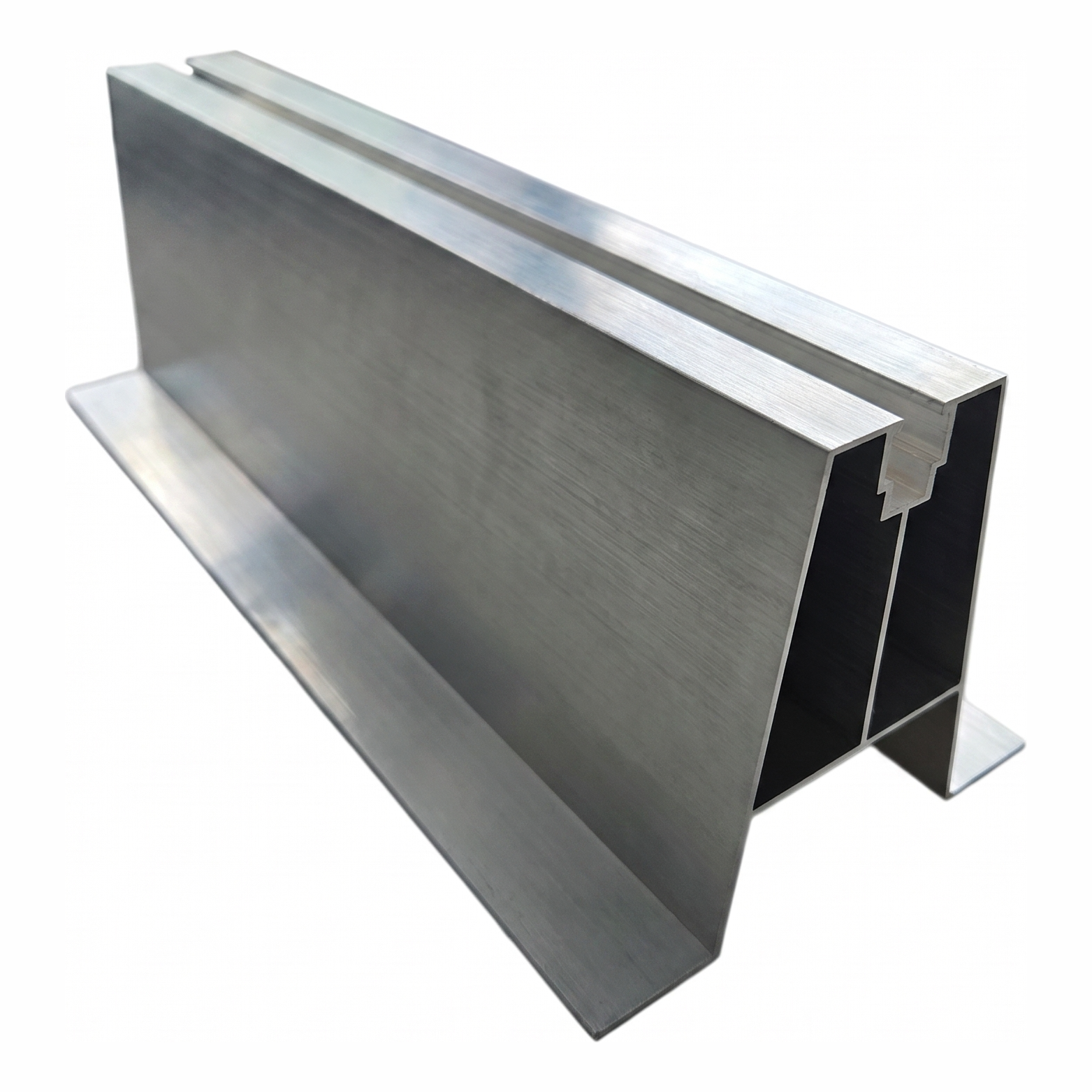

Trapetsbrygga i aluminium H100 L330 är en färdig takadapter avsedd för montering av fotovoltaiska konstruktioner på tak täckta med trapetsplåt. Tack vare den fabriksmonterade tätningen av EPDM med 2 mm tjocklek säkerställer bryggan ett tätt anlage mot plåtvågen, vilket eliminerar behovet av ytterligare tätning och avsevärt påskyndar monteringen.
Profilen är tillverkad av aluminium med standardanodisering, vilket garanterar hög korrosionsbeständighet och lång hållbarhet i utomhusmiljö. Den trapetsformade tvärsektionen återspeglar geometrin hos populära takplåtar — bryggan vilar stabilt på vågkammarna och fördelar belastningarna jämnt över takunderstrukturen.
Den övre delen av profilen är utrustad med en monteringskanal med en öppningsbredd på 9 mm och ett djup på 16 mm, vilket möjliggör snabb montering av skenor eller klämmor med hakar eller T-muttrar. Denna lösning möjliggör flexibel positionering av PV-konstruktionselement utan behov av extra borrning.

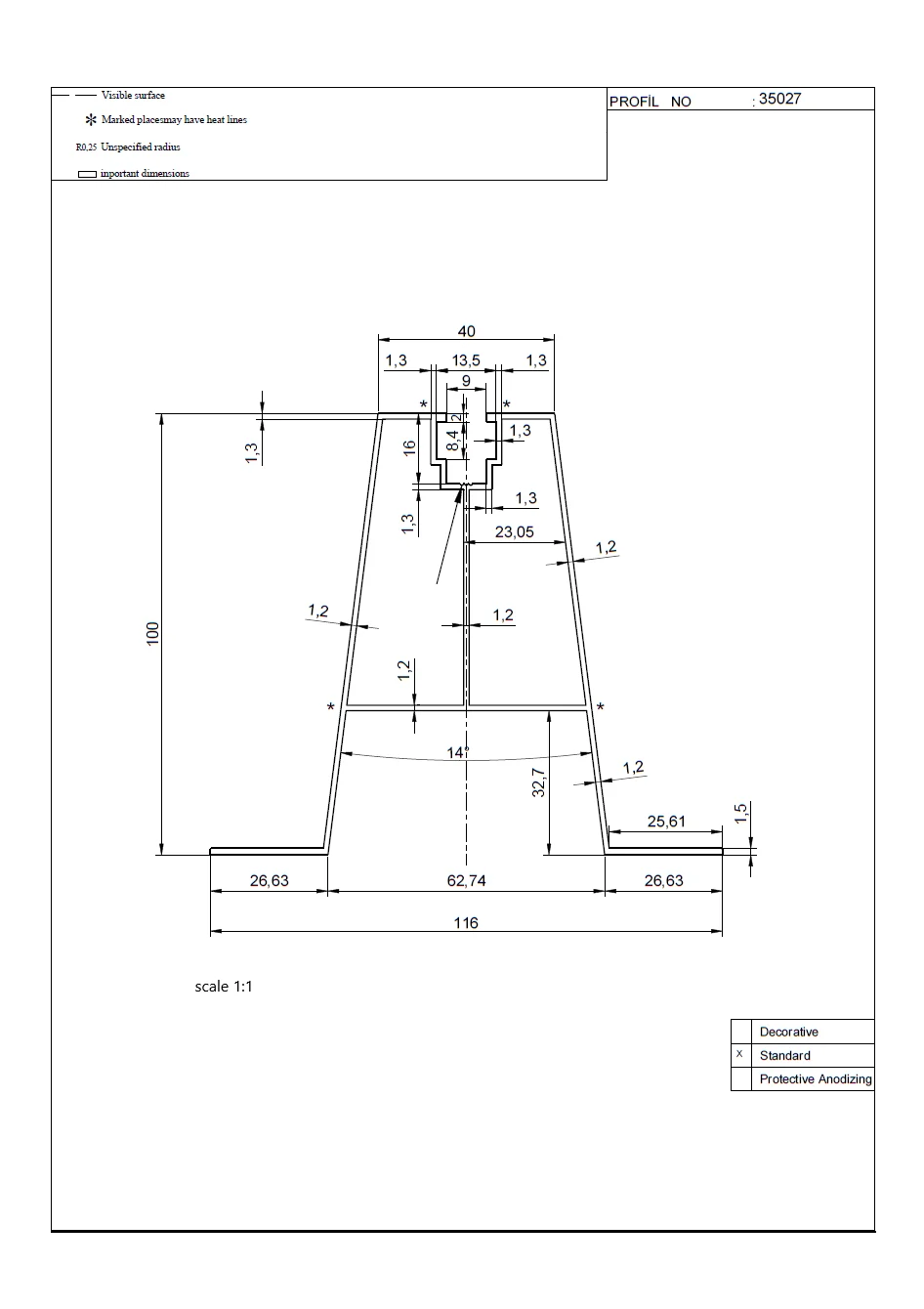

Profilmått och geometri
- Bryggans längd: 330 mm
- Total höjd: 100 mm
- Total basbredd: 116 mm
- Övre plattformens bredd: 40 mm
- Basens innerbredd: 62,74 mm
- Sidföternas bredd: 26,63 mm (vardera)
- Sidväggarnasvinkel: 14°
Monteringskanal (övre del av profilen)
- Inloppsöppningens bredd: 9 mm
- Kanalens innerbredd: 13,5 mm
- Kanaldjup: 16 mm
- Djup för kanalens nedre kammare: 8,4 mm
- Kanalläppens tjocklek: 2 mm
Väggtjocklekar och konstruktion
- Sidväggarnas tjocklek: 1,2 mm
- Inre tvärstegets tjocklek: 1,2 mm
- Övre plattformens väggtjocklek: 1,3 mm
- Basplattans tjocklek: 1,5 mm
- Odefinierad radiekurva: R0,25 mm
- Höjd till inre tvärsteget: 32,7 mm
Produktparametrar
- Profilmaterial: aluminium (standardanodisering)
- Tätning: EPDM 2 mm
- Vikt: 0,438 kg
- Yttre mått: L 330 × H 100 mm
Trapetsbryggan är ett nödvändigt element som förbinder takplåten med bärstrukturen för PV-paneler. Tack vare EPDM-tätningen skyddar den takbeläggningen mot vatteninträngning vid fästpunkterna, och aluminiumkonstruktionen belastar inte taket nämnvärt. Den universella geometrin gör att profilen passar de vanligaste trapetsplåtarna som används inom industri- och lagerbyggnation.
