Aluminium trapetsbrygga PV med EPDM H70 L330 för trapetsplåt

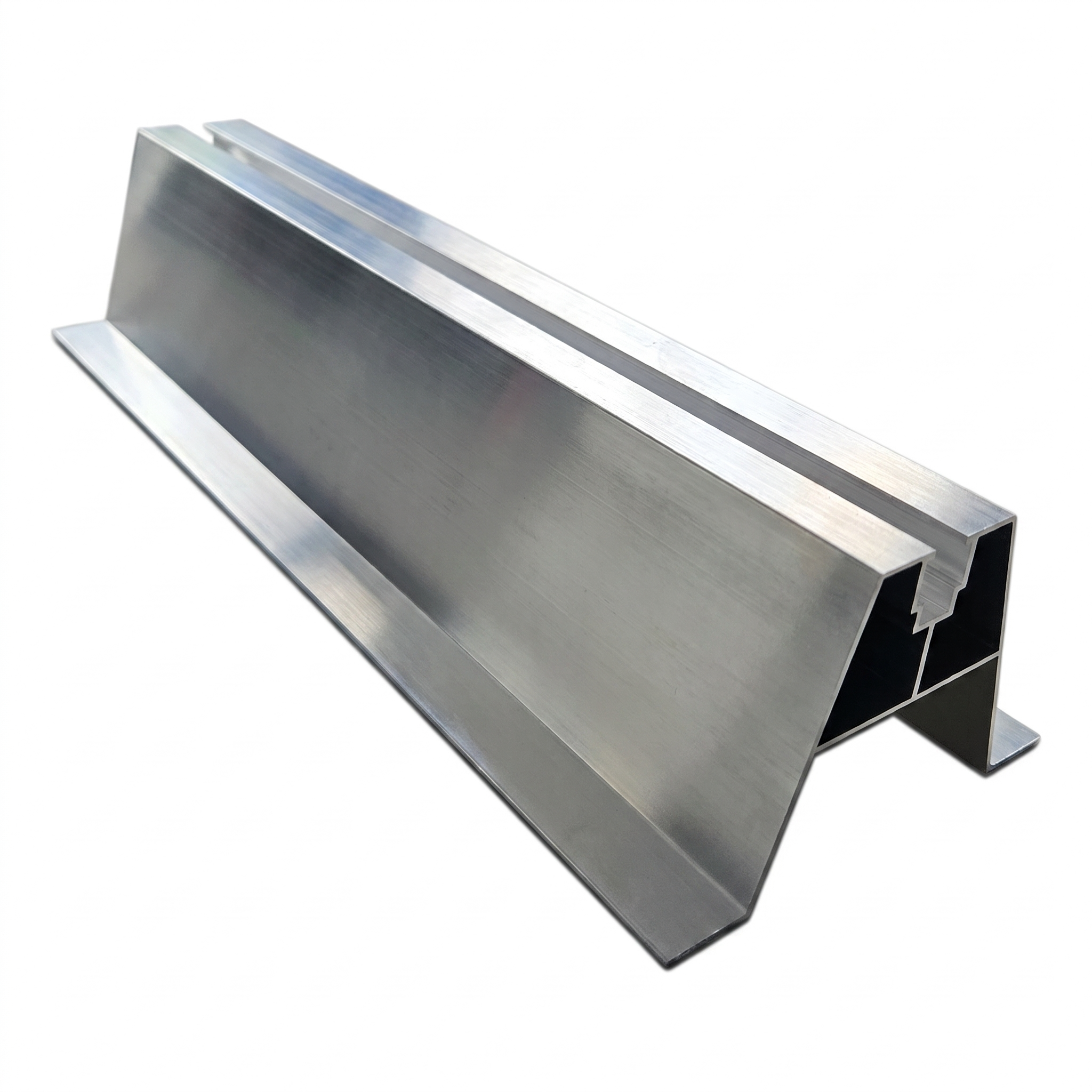

Aluminium trapetsbrygga H70 L330 är en robust monteringsprofil avsedd för solcellsinstallationer på tak täckta med trapetsplåt. Tack vare tätningen EPDM med 2 mm tjocklek säkerställer den ett tätt och stabilt anliggande mot underlaget, vilket eliminerar risken för mikrovibrationer och skador på plåtens ytskikt. Det färdiga elementet förkortar monteringstiden och garanterar repeterbarhet på varje tak.
Profilen är tillverkad av aluminium med ytbehandlingen Standard (skyddande anodisering). Konstruktionen med trapetsformad tvärsektion och centralt styrspår möjliggör säker infästning med skruv eller självborrande skruv, och garanterar hög bärförmåga vid en låg egenvikt på endast 0,357 kg.
Användningsområden
- Montering av PV-skenor på tak med trapetsplåt
- Kompensation av trapetsprofilen – bryggan fördelar trycket jämnt över plåtens vågor
- Kompatibel med självborrande skruvar eller bultar med EPDM-bricka
Produktparametrar
- Längd: 330 mm
- Höjd: 70 mm
- Profilmaterial: aluminium
- Ytbehandling: Standard (skyddande anodisering)
- Tätning: EPDM 2 mm
- Vikt: 0,357 kg
Mått och tekniska parametrar
- Längd (L): 330 mm
- Höjd (H): 63 mm (profilmått: 70 mm enligt tvärsektionsritning)
- Övre delens bredd: 40 mm
- Basflängarnas bredd: 26,63 mm (vänster och höger)
- Invändigt avstånd mellan flänsarna: 62,74 mm
- Vinkel på snedväggarna: 14°
- Väggtjocklek: 1,2–1,5 mm
- Övre väggens tjocklek: 1,3 mm
- Styrspår – öppningsbredd: 9 mm, djup: 16 mm
- Ospecificerade radier: R0,25
Det precist utformade trapetsformade tvärsnittet med inre förstärkningsbalk och centralt styrspår garanterar profilens styvhet och enkel positionering av infästningselement.
