Trapetsbrygga i aluminium H-70 med EPDM 400 mm – PV-montage på trapetsplåt

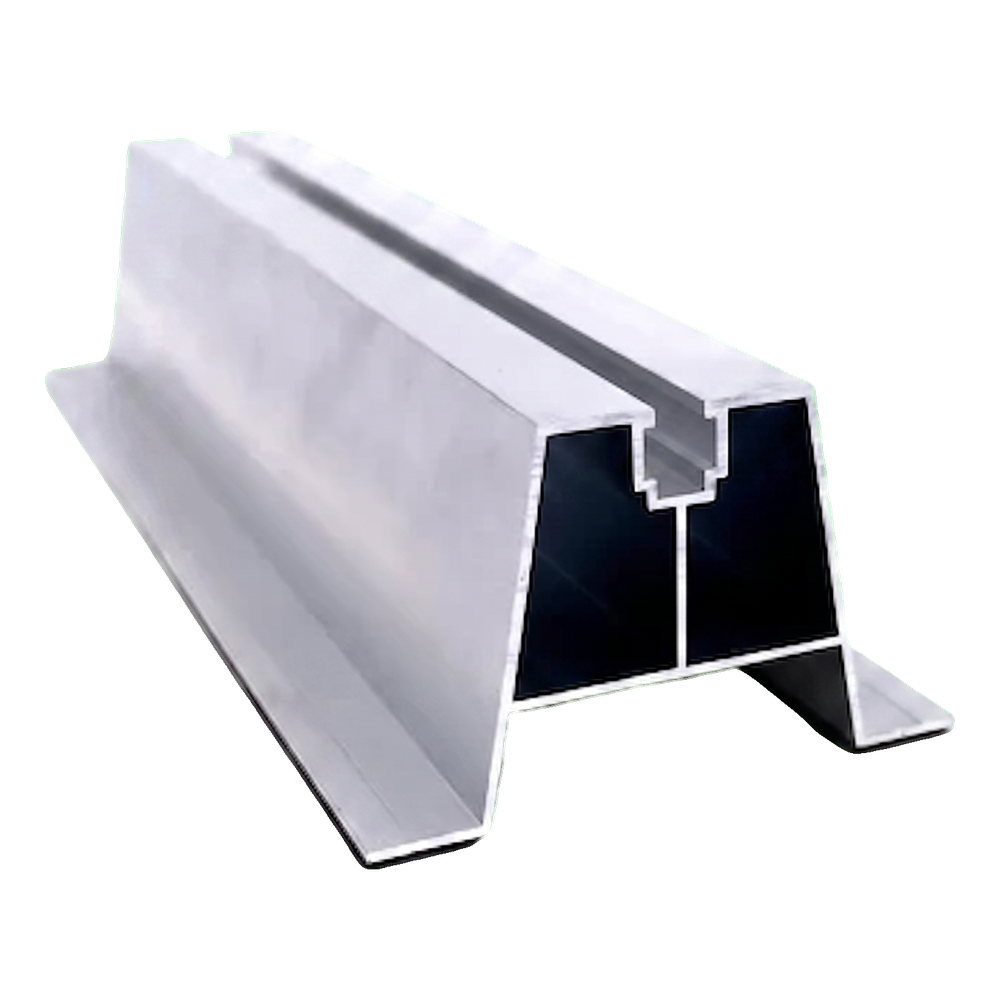

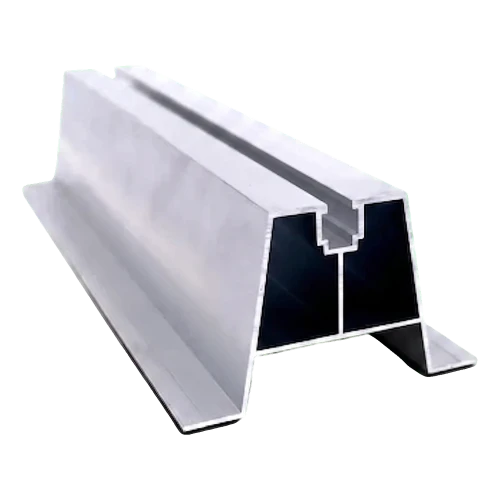

Trapetsbrygga H-70 med EPDM-tätning är en aluminiumbryggprofil designad för direkt montage av solpaneler på tak täckta med trapetsplåt. Profilens höjd säkerställer lämpligt avstånd mellan modulen och takytan, vilket möjliggör fritt luftflöde under panelen. Den naturliga ventilationen bidrar till att kyla modulerna, vilket direkt bidrar till att bibehålla deras effektivitet under varma dagar. Profilen är tillverkad av aluminiumlegering 6060, som kännetecknas av hög korrosionsbeständighet och god mekanisk hållfasthet. Bryggans undre del är utrustad med en EPDM-tätning, som skyddar takbeläggningen mot skador och säkerställer tät anslutning mot trapetsplåten. Den övre skenan med monteringskanal möjliggör snabb montering av mitt- och ändklämmor med hjälp av insexskruvar och fyrkantmuttrar — utan behov av specialverktyg.
Fördelar med bryggprofilen H-70
- Profil med förhöjd konstruktion skapar ett ventilationsutrymme mellan panelen och taket, vilket främjar naturlig kylning av modulerna

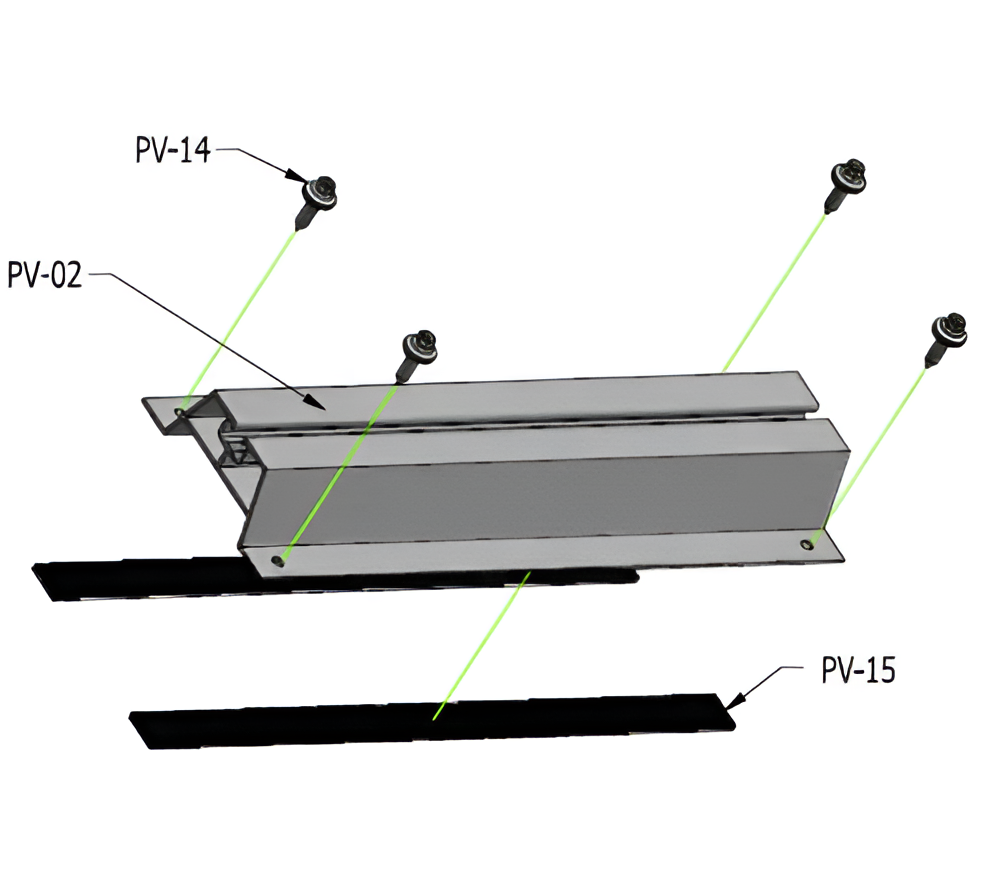

- EPDM-tätningen på profilens fötter skyddar trapetsplåten mot repor och eliminerar galvanisk kontakt mellan aluminium och takbeläggningens stål
- Aluminium 6060 lämpar sig för anodisering, vilket ger extra korrosionsskydd och en estetisk ytbehandling

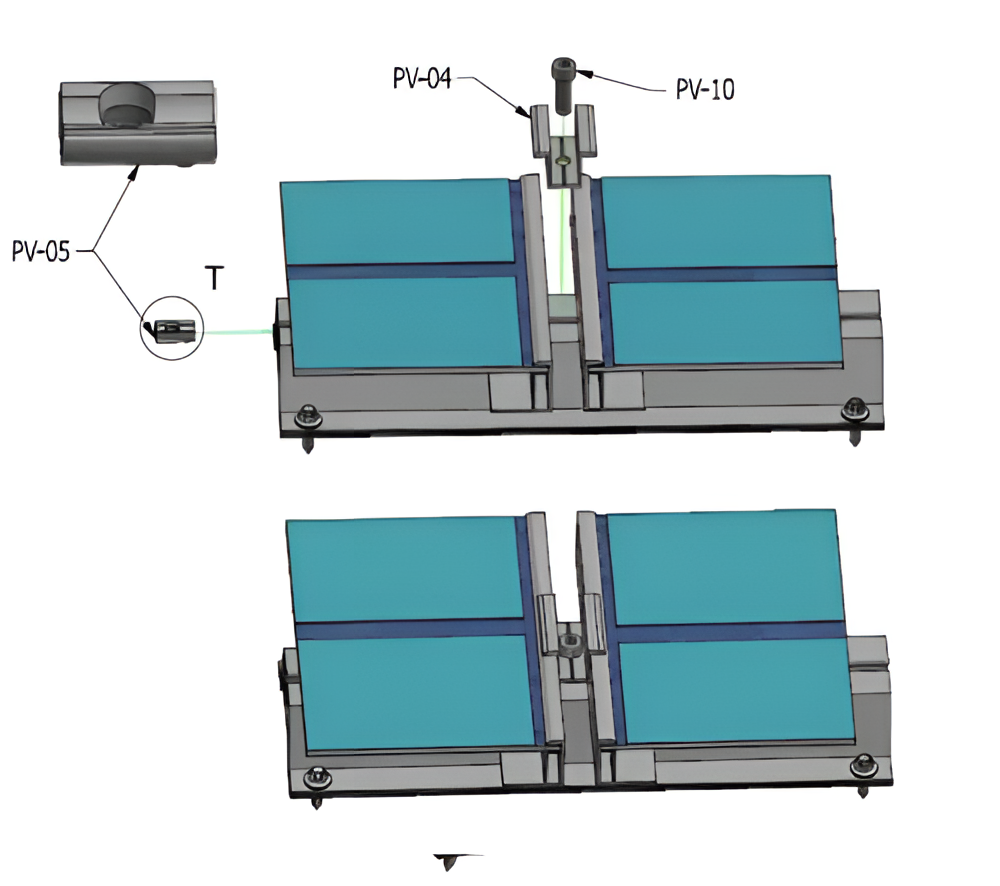

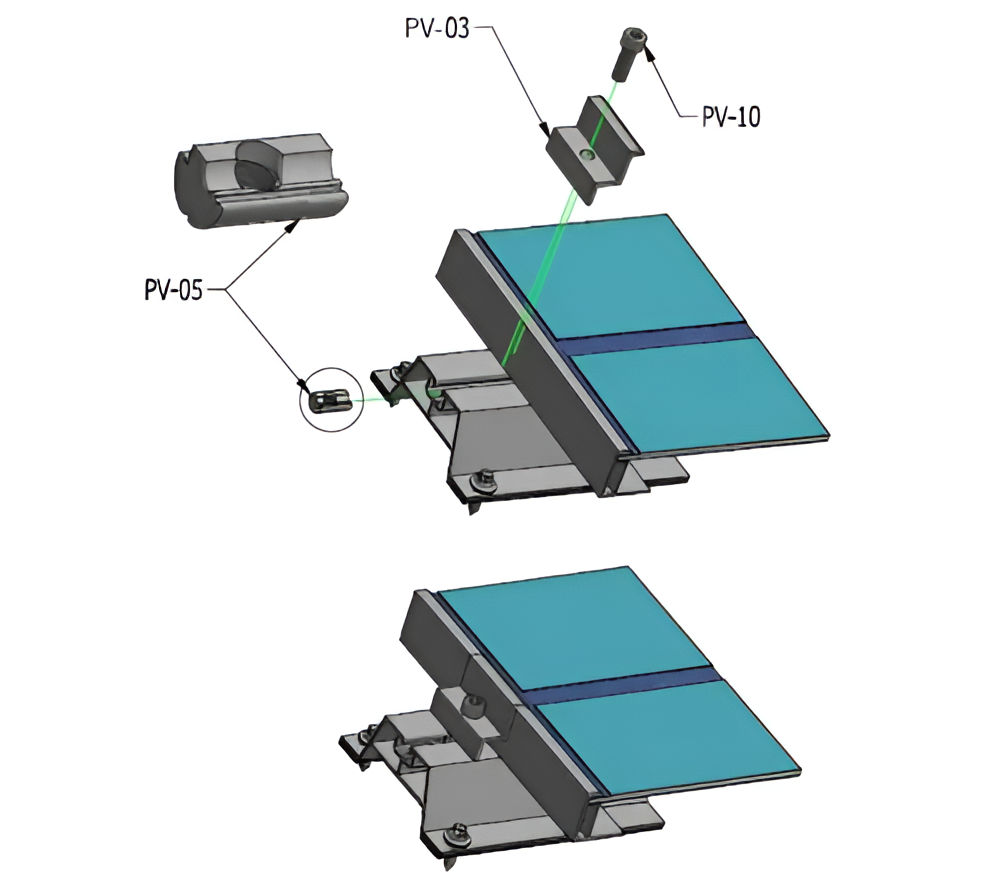

- Den universella monteringskanalen i den övre skenan fungerar med mitt- och ändklämmor från standard PV-system

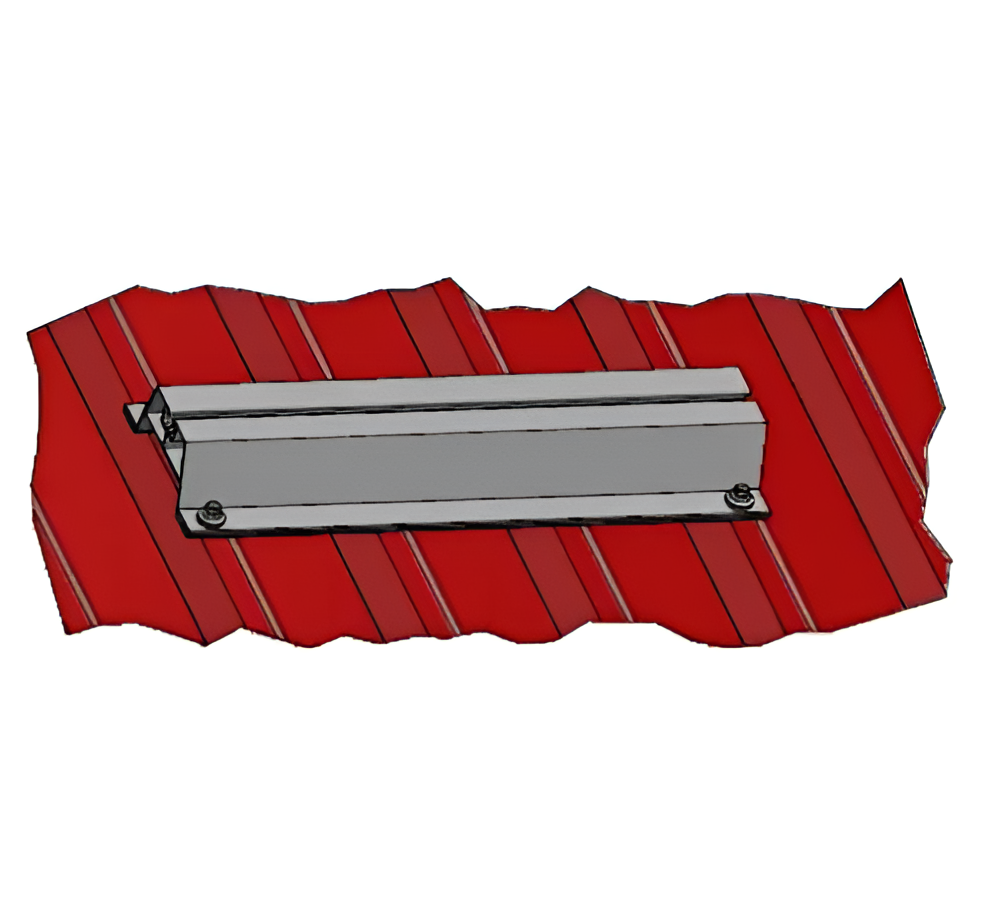

- Monteringshålen görs på plats under installationen, vilket gör det möjligt att exakt anpassa avståndet till den specifika plåtprofilen

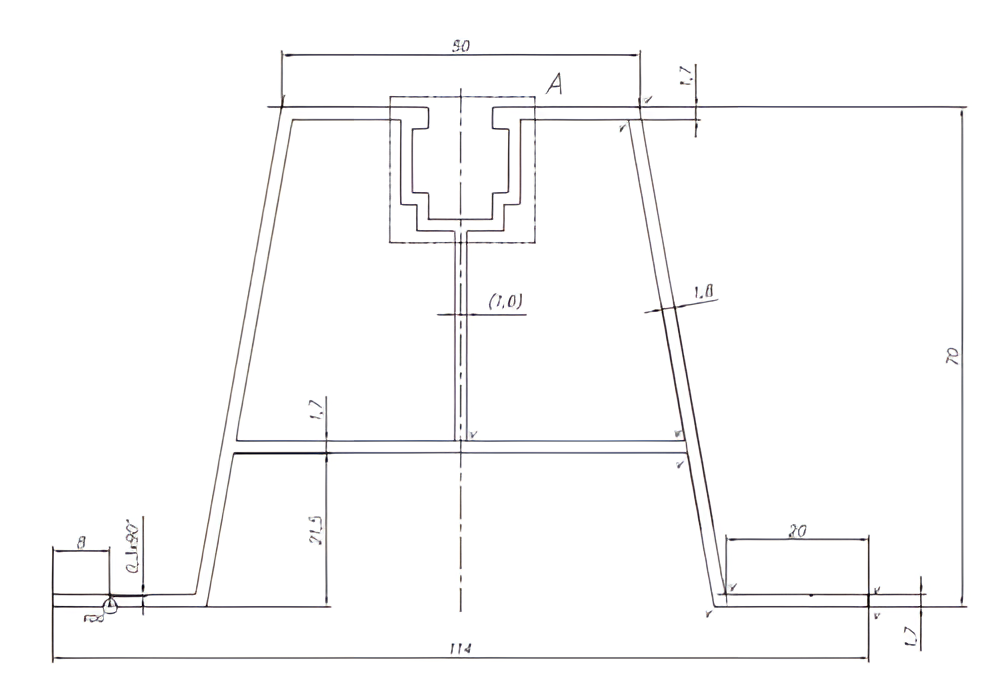

Den tekniska ritningen visar hela tvärsnittet av profilen med angivna mått för de viktigaste konstruktionselementen. Den karaktäristiska trapetsformade formen på fötterna syns tydligt, tillsammans med den centrala monteringskanalen i den övre skenan och spåret för att skjuta in fyrkantmuttrar. Detaljerade mått för profilen hittar du i fliken Mått nedan.
