Trapetsformad aluminiumbrygga H40 L330 med EPDM-tätning 2 mm för PV-montering
produkt otillgänglig
lägg till i önskelista
0
Beskrivning

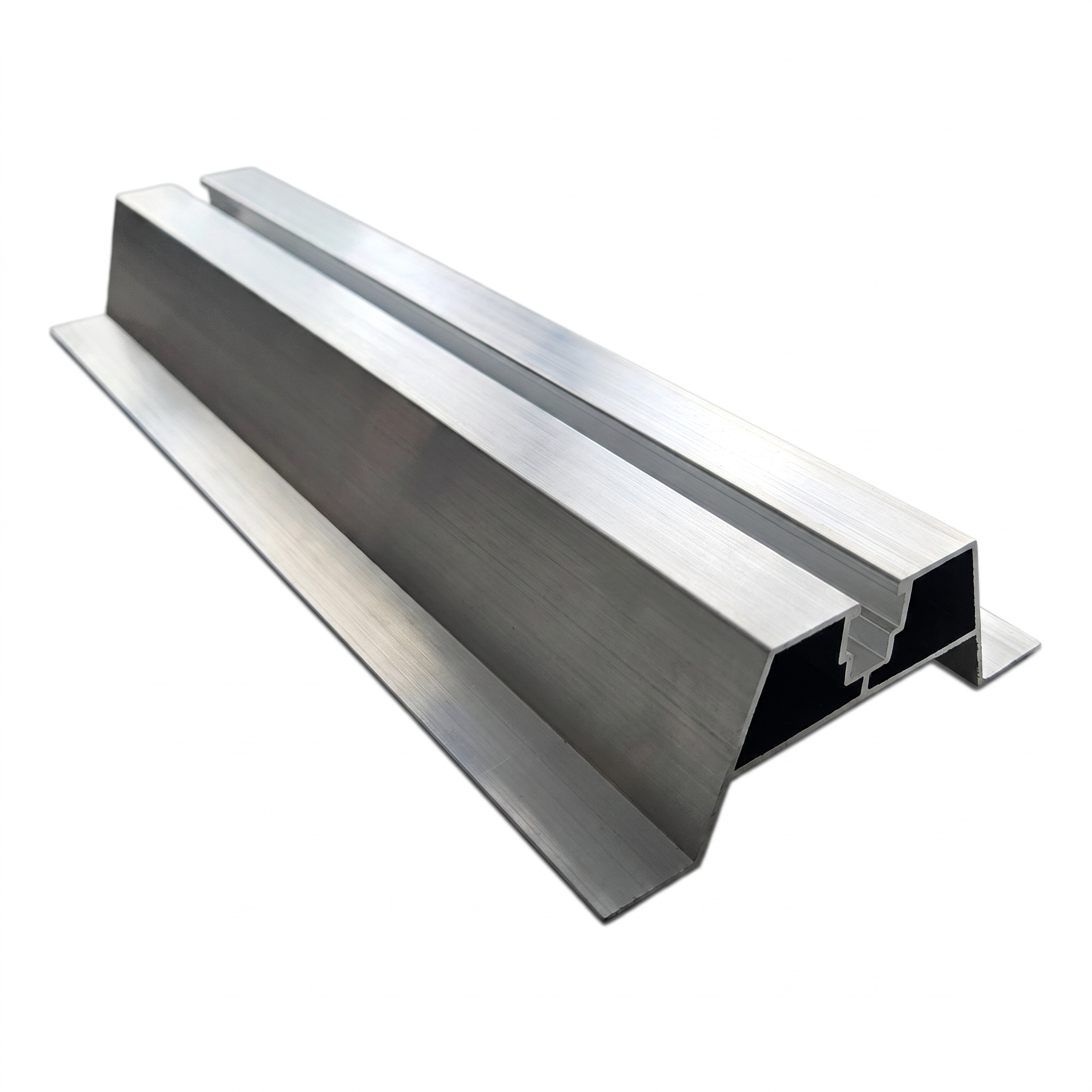

Trapetsformad aluminiumbrygga H40 L330 med EPDM-tätning 2 mm för PV-montering
Trapetsformad aluminiumbrygga med EPDM-tätning är en professionell takadapter avsedd för montering av solcellskonstruktioner på trapetsplåt. Tack vare profilen med en höjd på 40 mm återspeglar bryggan perfekt formen på plåtens våg och ger en stabil och tät bas för PV-monteringsskenor. Ingår gör även en dyna av EPDM-gummi med 2 mm tjocklek, som dämpar vibrationer, kompenserar för ojämnheter och skyddar plåtens yta mot skador.
Viktiga fördelar för installatören
- Integrerad monteringskanal – möjliggör snabb fästning av skenor med glidskruvar utan extra komponenter
- Standardanodisering – beständigt korrosionsskydd för aluminium som ger mångårig motståndskraft mot väder och vind
- EPDM-tätning 2 mm ingår – eliminerar galvanisk kontakt mellan aluminium och stålplåt och säkerställer vattentät anslutning
- Vikt på endast 0,315 kg – belastar inte takkonstruktionen och underlättar transport till arbetsplatsen

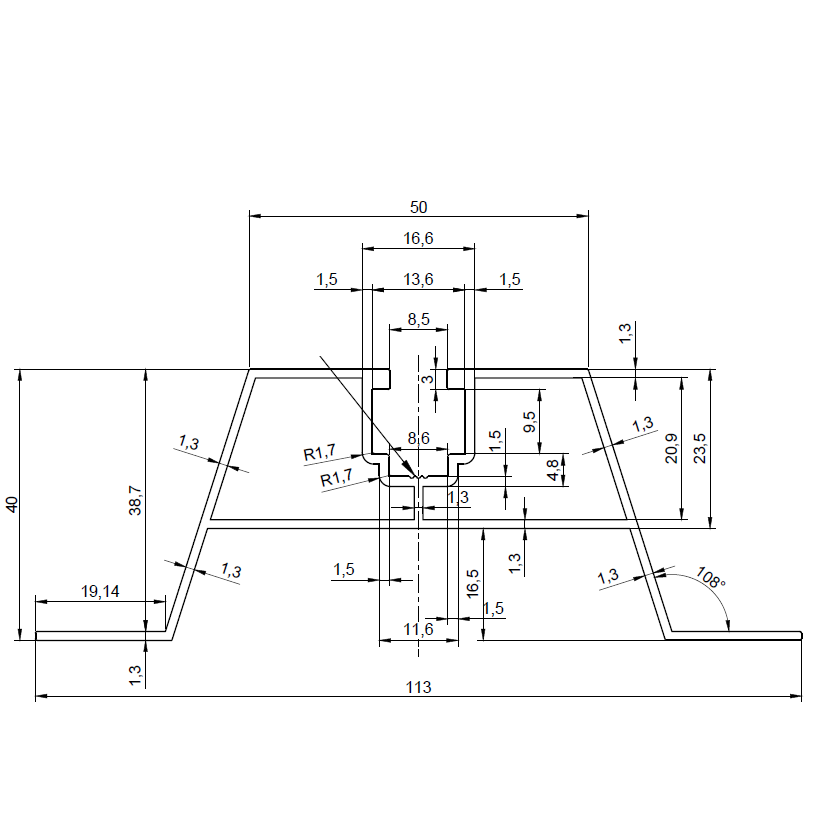

Profilens mått och parametrar (tvärsnitt)
- Bryggans längd: 330 mm
- Profilens totala höjd: 40 mm
- Övre bredd (huvud): 50 mm
- Total bredd vid basen: 113 mm
- Bredd på sidofötter: 19,4 mm (vänster och höger)
- Tjocklek på sidoväggar: 1,3 mm
- Tjocklek på överväggar: 1,3 mm
- Monteringskanal – hål: 8,5 mm, inre bredd: 13,6 mm
Allmänna data
- Profilmaterial: aluminium med standardanodisering
- Tätning: EPDM 2 mm
- Vikt: 0,315 kg
- Yttermått: 330 × 113 × 40 mm (L × B × H)
Trapetsbryggan är ett nödvändigt element i PV-monteringssystemet på tak med trapetsplåt. Dess symmetriska konstruktion med inre förstärkningstvärlist säkerställer jämn lastöverföring från monteringsskenan till plåtvågen. Ställen som är markerade på ritningen kan uppvisa värmespår som uppstått under extruderingsprocessen – detta är ett normalt produktionsmässigt drag som inte försämrar profilens hållfasthetsegenskaper.
