Trapetsformad sned bro med EPDM-tätning H63 L330 – aluminiumadapter för PV-tak
produkt otillgänglig
lägg till i önskelista
0
Beskrivning

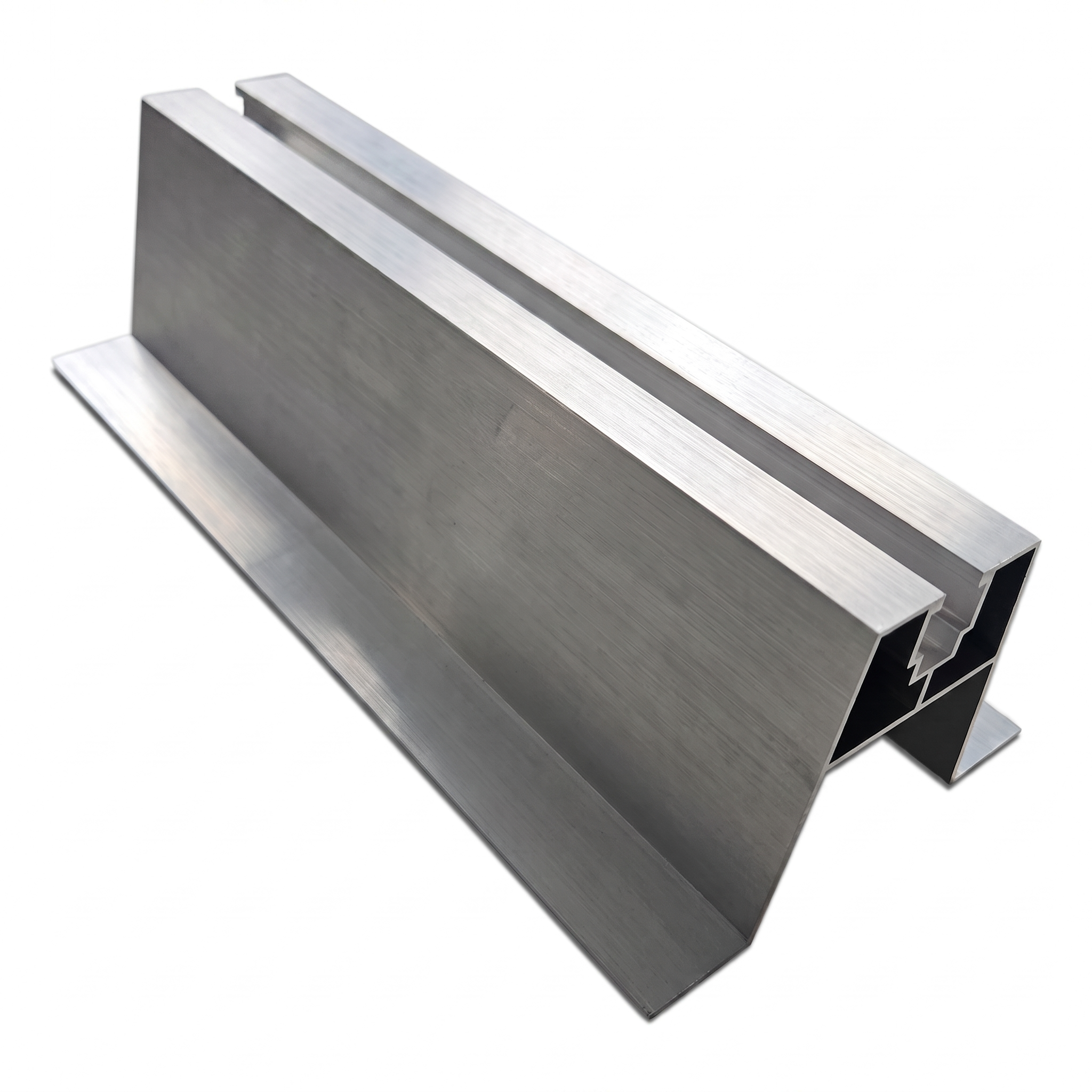

Sned trapetsbrygga med EPDM-tätning H63 L330 – aluminium
Sned trapetsbrygga med EPDM-tätning är ett aluminium distanselement avsett för montering av solcellskonstruktioner på tak täckta med trapetsplåt. Profilens sneda form återspeglar exakt plåtvågens geometri och ger ett stabilt och tätt stöd för monteringsskenan utan behov av extra utjämningsunderlägg.
Tack vare den inbyggda EPDM-tätningen skyddar bryggan effektivt takytan mot vatteninträngning vid fästpunkten. Tätningen kompenserar för ojämnheter i plåtytan och dämpar mikrosvängningar, vilket förlänger anslutningens livslängd och minimerar risken för korrosion vid kontaktpunkten.
Fördelar för monteringsteamet
- Sned geometri — profilen är anpassad till trapetsplåtvågens lutning och eliminerar behovet av att skära och böja element på plats
- EPDM-tätning ingår — ett monteringsklart element som inte kräver separat beställning och limning av tätningar
- Aluminium — ett lätt, korrosionsbeständigt material som underlättar transport till taket och garanterar lång hållbarhet
- Kompakt vikt 0,350 kg — enkel att hantera och förvara, belastar inte takkonstruktionen
Mått och tekniska parametrar
- Längd (L): 330 mm
- Höjd (H): 63 mm
- Total basbredd: 94,4 mm
- Övre plattformens bredd: 40 mm
- Profilens väggtjocklek: 1,2 mm
- Väggtjocklek i fästkanal: 1,3 mm
- Övre kanalens bredd (yttre): 16,3 mm
- Övre kanalens bredd (inre): 13,7 mm
- Vikt: 0,350 kg
Material och ytbehandling
- Profilmaterial: aluminium
- Ytbehandling: standardanodisering
- Tätning: EPDM

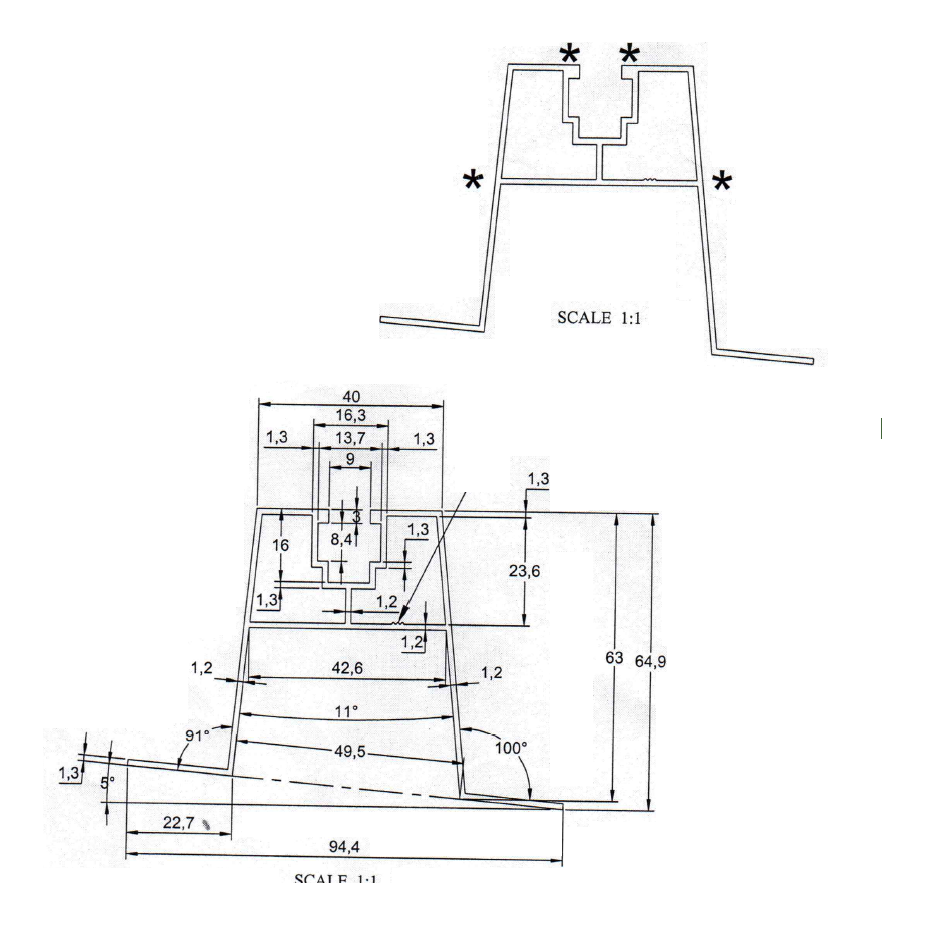

Profilkonstruktion
Profilens trapetsformade tvärsnitt har två symmetriska fötter som ligger an mot takets plåtyta. Sidoväggarna övergår i en inre förstärkningsfläns. I profilens övre del finns en monteringskanal med en inre bredd på 13,7 mm och ett hål på 8,4 mm, vilket möjliggör fästning av skruvar och klämmor till bärskensystemet. Platser markerade med en asterisk kan uppvisa värmespår (heat lines) som uppstår vid aluminiumpressningsprocessen — detta utgör inget kvalitetsfel.
Den sneda trapetsbryggan H63 L330 är ett tillförlitligt mellanliggande element mellan trapetsplåt och solcellskonstruktion, som förkortar monteringstiden och höjer kvaliteten på varje takinstallation.
