V-TAC OHS15K-100 – högspänningsmodulärt energilager LiFePO4 15,36 kWh

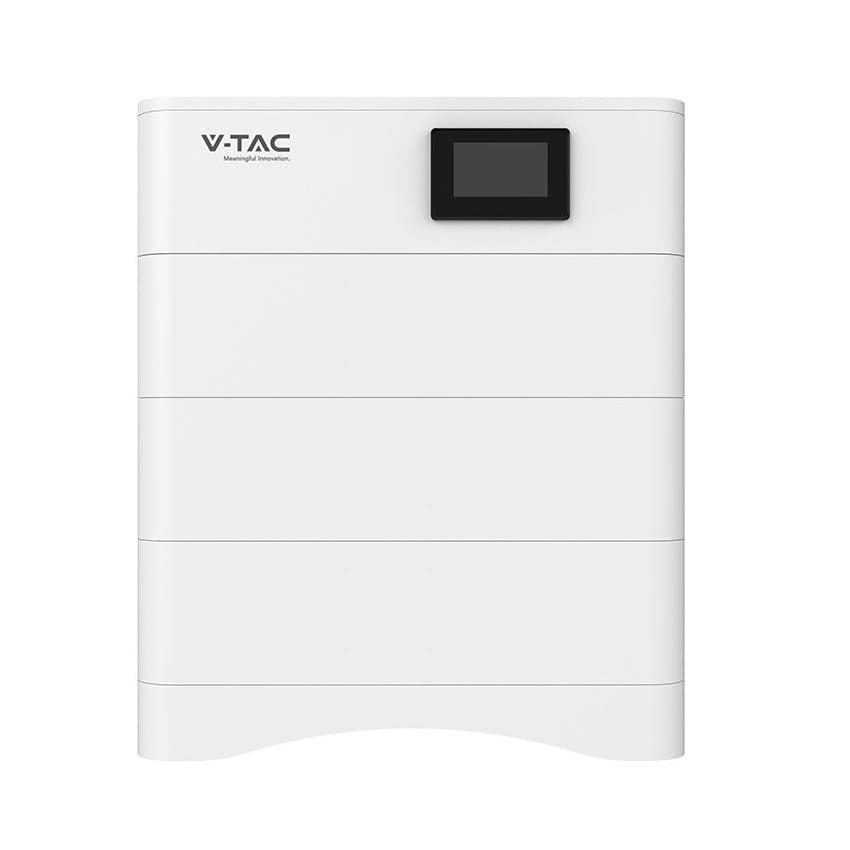

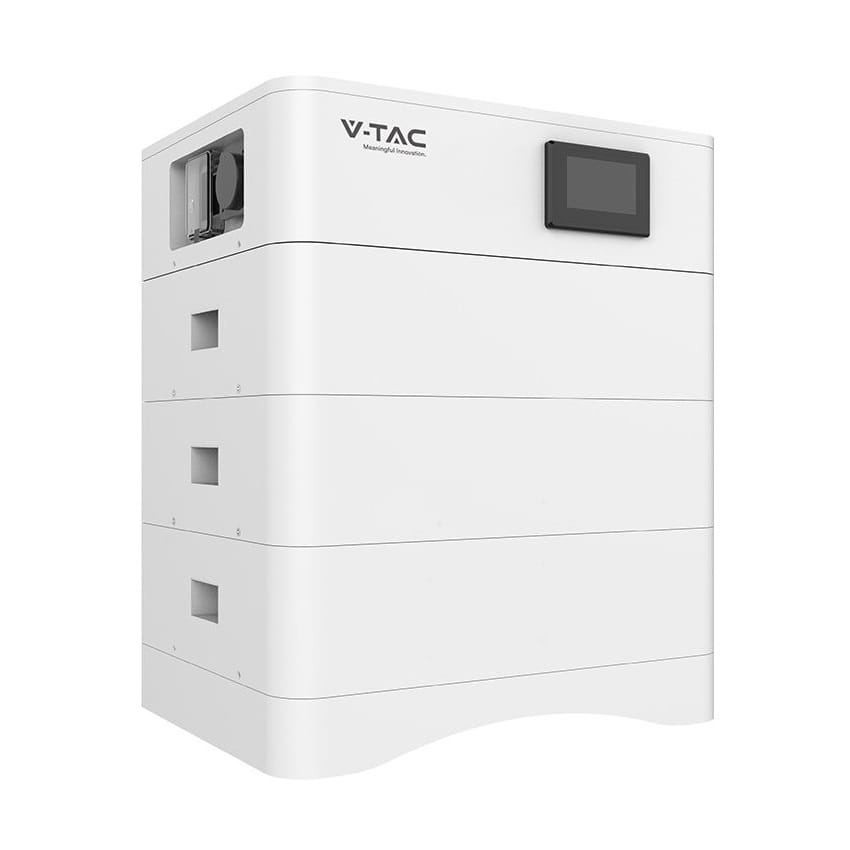

V-TAC OHS15K-100 är ett högspänningsmodulärt energilager baserat på LiFePO4-celler med en total nominell kapacitet på 15,36 kWh (12,29 kWh användbar kapacitet). Systemet består av 3 batterimoduler VT-OH-5K (vardera 5,12 kWh / 100 Ah), en BMS-styrmodul med CAN-kommunikation, en monteringsbas samt komplett kabeldragning — för både strömförsörjning och kommunikation. Tack vare den nominella spänningen på 153,6 V och kapslingsklassen IP65 passar energilagret för både inomhus- och utomhusinstallationer, vilket avsevärt ökar flexibiliteten vid utformning av PV-system. Den stapelbara konstruktionen (moduler placerade ovanpå varandra) möjliggör snabb montering utan extra stativ — det räcker att placera basen och sedan stapla batterimodulerna och BMS-enheten. Det integrerade batterihanteringssystemet övervakar i realtid systemspänning, ström, cellspänning och celltemperatur samt modultemperatur, vilket säkerställer säkerhet och optimal livslängd. Systemet har certifieringen CEI 0-21 samt 10 års tillverkargaranti.
Fördelar och användningsområden

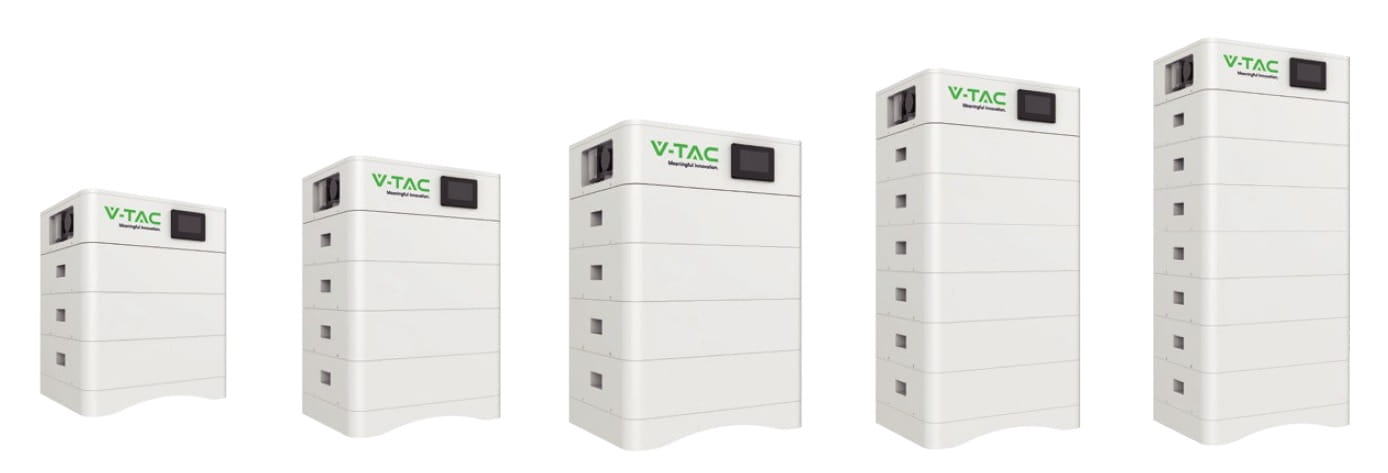

- Modulär konstruktion — 3 moduler à 5,12 kWh staplas på en dedikerad bas, med möjlighet till snabb montering utan specialverktyg
- Integrerad BMS med CAN-kommunikation och intelligent SOC-algoritm möjliggör fjärrövervakning, uppdateringar online samt optimering av laddnings- och urladdningscykler
- Kapslingsklass IP65 — fullt skydd mot damm och vattenstrålar, vilket möjliggör installation utomhus
- Livslängd ≥ 6 000 cykler (vid 25±2°C, 0,5C/0,5C, EOL 70%) — långsiktig tillförlitlighet i bostäder, kommersiella installationer och reservkraftsystem
- Komplett paket i en förpackning — batterimoduler, BMS, bas, kommunikationskabel 2 m samt strömkabel 25 mm² / 2 m
Teknisk specifikation
| Energilagringssystem | |
|---|---|
| Modell | OHS15K-100 |
| Tillverkare | V-TAC |
| Batterityp | LiFePO4 (LFP) |
| Antal batterimoduler | 3 |
| Systemets nominella energi | 15,36 kWh |
| Användbar kapacitet | 12,29 kWh |
| Systemets nominella spänning | 153,6 V |
| Rekommenderad ladd-/urladdningsström | 40 / 50 A |
| Livslängd | ≥ 6 000 cykler (25±2°C, 0,5C/0,5C, EOL 70%) |
| Batterimodul | |
| Modulnamn | VT-OH-5K LiFePO4 5.12V 100Ah |
| Modulens nominella energi | 5,12 kWh |
| Modulens nominella spänning | 51,2 V |
| Modulens användbara kapacitet | 100 Ah |
| Modulmått (mm) | 590 × 420 × 194 |
| Modulvikt | 45,6 kg |
| BMS-styrmodul | |
| Driftspänning | 120–750 Vdc |
| Nominell ladd-/urladdningsström | 40 A |
| Maximal ladd-/urladdningsström | 50 A |
| Kommunikation | CAN |
| BMS-mått (mm) | 590 × 420 × 165 |
| BMS-vikt | 16,1 kg |
| Bas | |
| Basens mått (mm) | 590 × 420 × 80 |
| Basens vikt | 8,5 kg |
| Driftförhållanden och skydd | |
| Drifttemperaturintervall – laddning | 0 ~ 45°C |
| Drifttemperaturintervall – urladdning | -10 ~ +55°C |
| Förvaringstemperatur | 0 ~ 35°C |
| Kapslingsklass | IP65 |
| Tillåten installationshöjd ö.h. | ≤ 2 000 m |
| Installationsmetod | stående |
| Övervakade parametrar | systemspänning, ström, cellspänning, celltemperatur, modultemperatur |
| SOC-algoritm | intelligent algoritm |
| Allmän information | |
| Uppfyller standarden | CEI 0-21 |
| Garanti | 10 år |
| Systemets mått (mm) | 590 × 420 × 698 |
| Systemets vikt | 161,4 kg |
| EAN | 3800170224285 |
