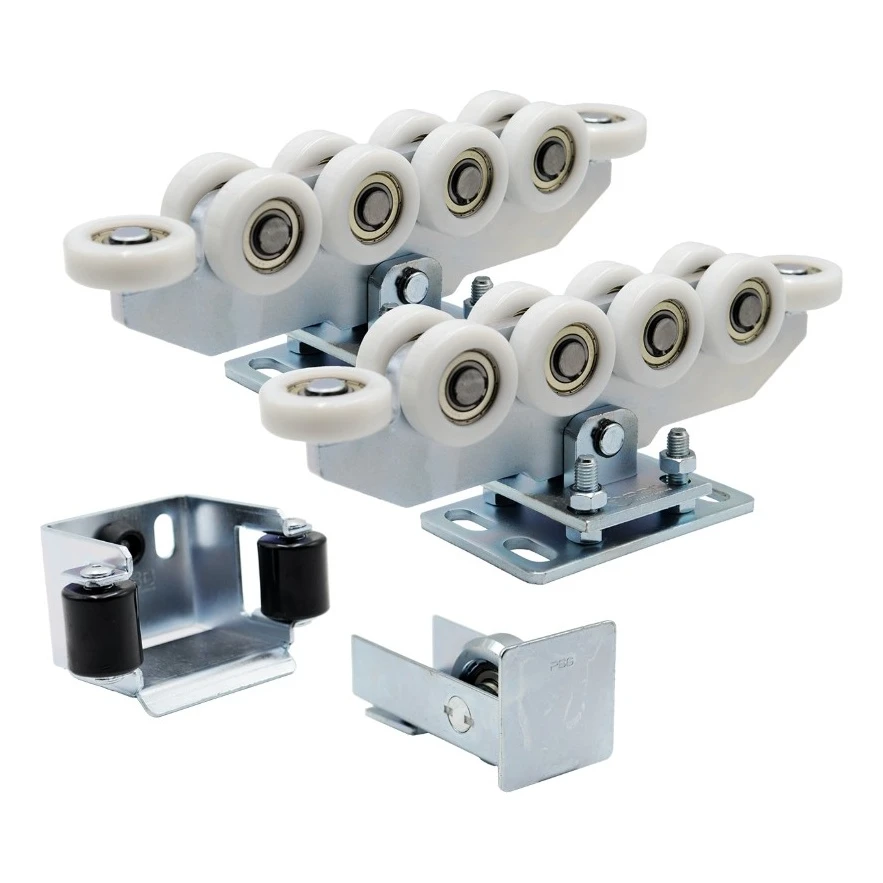

PSG Vagnspaket 80 – 10-rulligt set för skjutgrind med tillbehör
PSG vagnspaket med tillbehör är ett komplett monteringsset för självbärande skjutgrindar, avsett för skenor 80 × 80 × 5 mm. Setet innehåller två 10-rulliga vagnar med nylonrullar, en påkörningshållare med styrhjul samt en påkörningsrulle — allt installationsteamet behöver för att montera grinden snabbt, säkert och utan extra inköp.
Setets innehåll
- 2 × 10-rullig löpvagn — med nylonrullar (varav två horisontella) för tyst och smidig grindrörelse
- 1 × påkörningshållare — i stål med två styrhjul av plast som stabiliserar grinden i stängt läge
- 1 × påkörningsrulle — monteras i skenans början och skyddar vagnarna mot snö och is
- Monteringsskruvar ingår

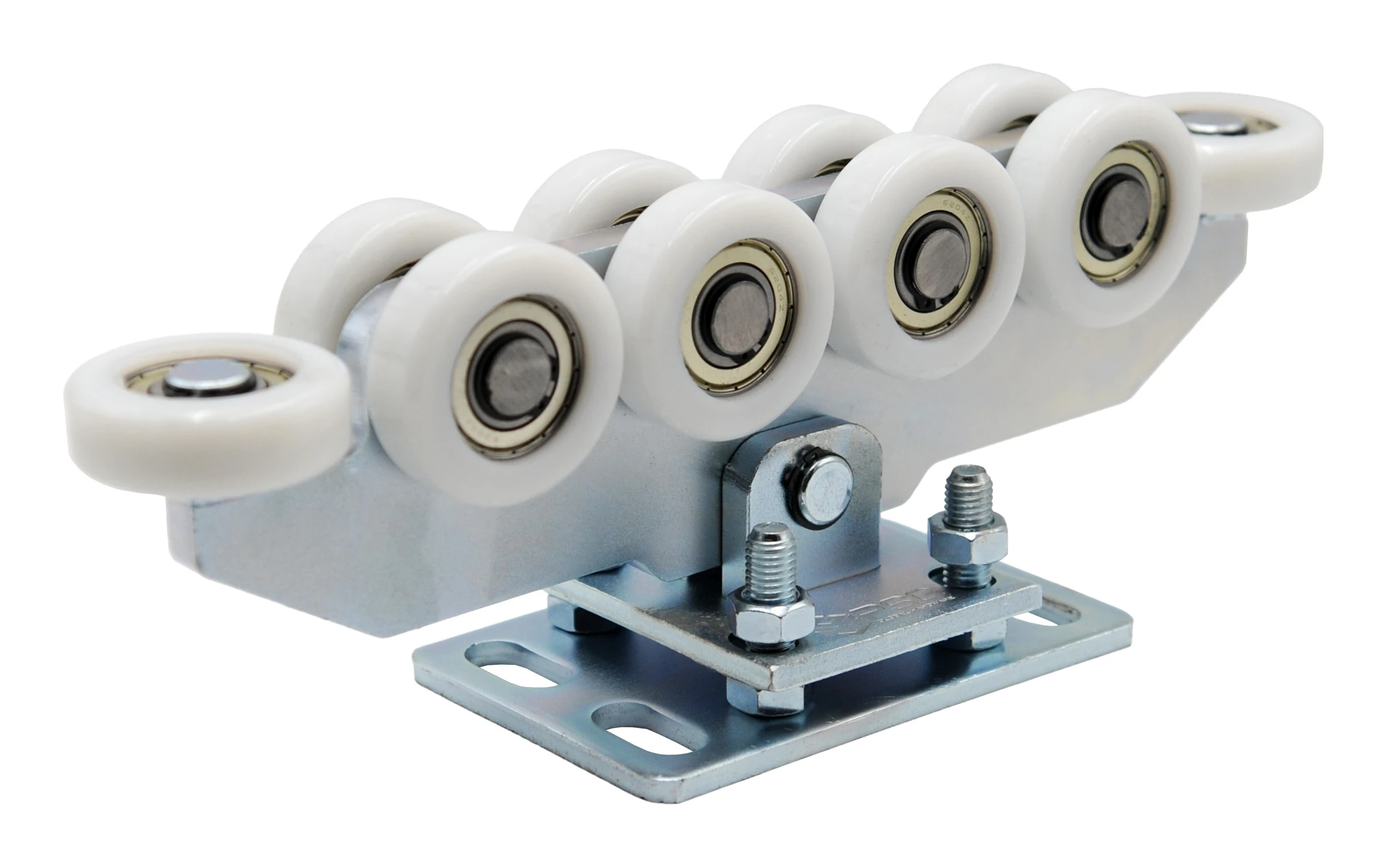

10-rulliga löpvagnar
Varje vagn är utrustad med 10 nylonrullar (varav två horisontella) som minimerar friktion och reducerar buller vid grindrörelse. Den svängbara konstruktionen mellan basen och tappen gör att vagnen kan luta sig lätt, vilket kompenserar för ojämnt underlag och varierande belastningar — detta minskar spänningar och förlänger hela systemets livslängd. Mekanismen för höjdjustering med skruvar möjliggör exakt anpassning av vagnarna till grindkonstruktionen vid installation. Den maximala belastningen per vagn är 900 kg, vilket gör att setet fungerar även för tunga industriella grindar.

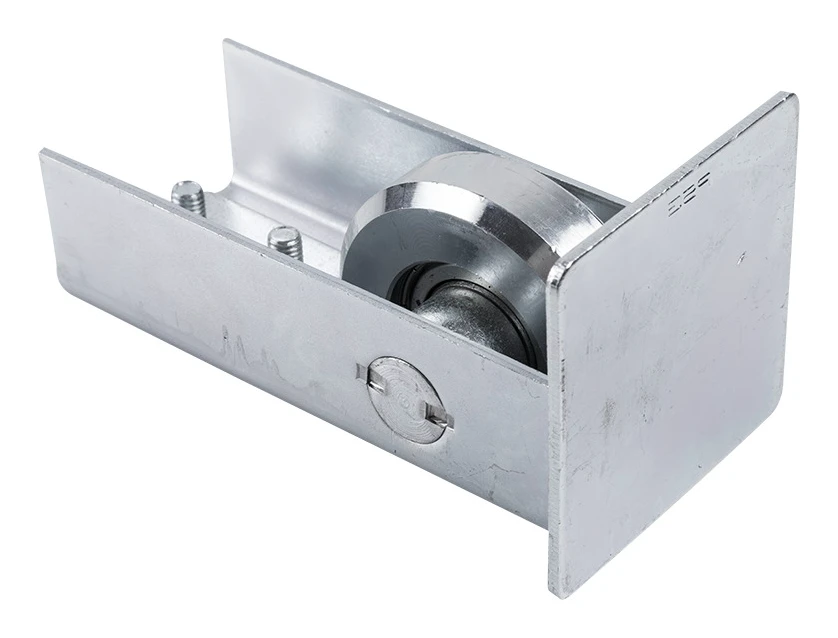

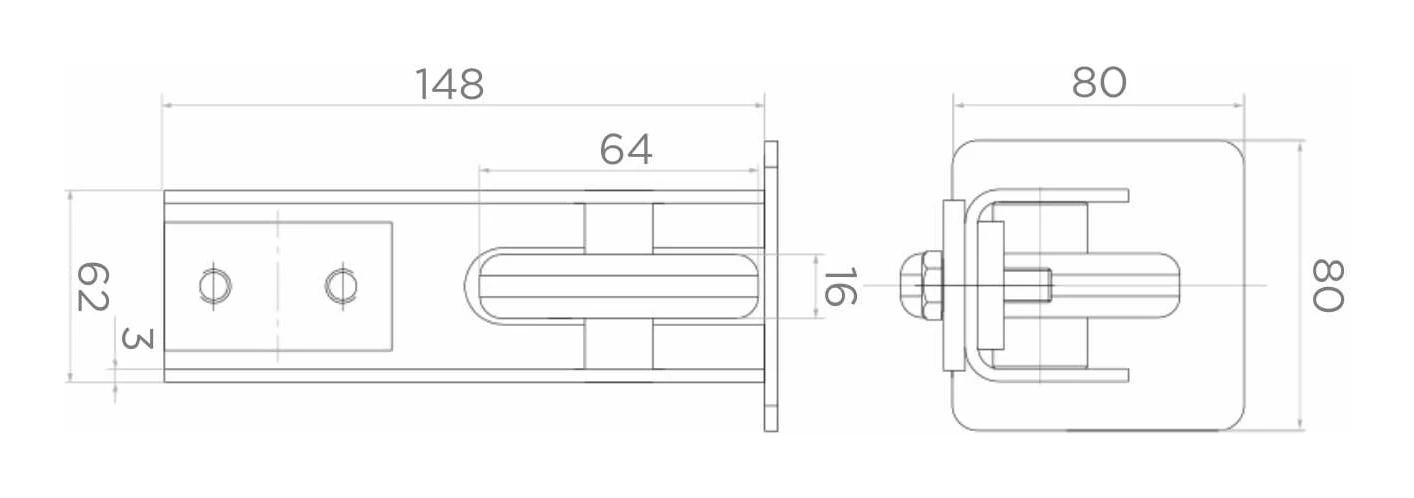

Påkörningsrulle — mått och konstruktion
Påkörningsrullen monteras i skenans början och fyller en skyddande funktion — den leder grinden upp på vagnarna och skyddar dem samtidigt mot isbildning och föroreningar. Tack vare detta fungerar systemet smidigt även under svåra väderförhållanden.
- Total längd: 148 mm
- Öppningens längd för rulle: 64 mm
- Bredd på inskjuten profil: 62 mm
- Hjulbredd: 16 mm
- Plåttjocklek: 3 mm
- Frontplåt: 80 × 80 mm
- För skena: 80 × 80 × 5 mm
- Ytbehandling: förzinkad

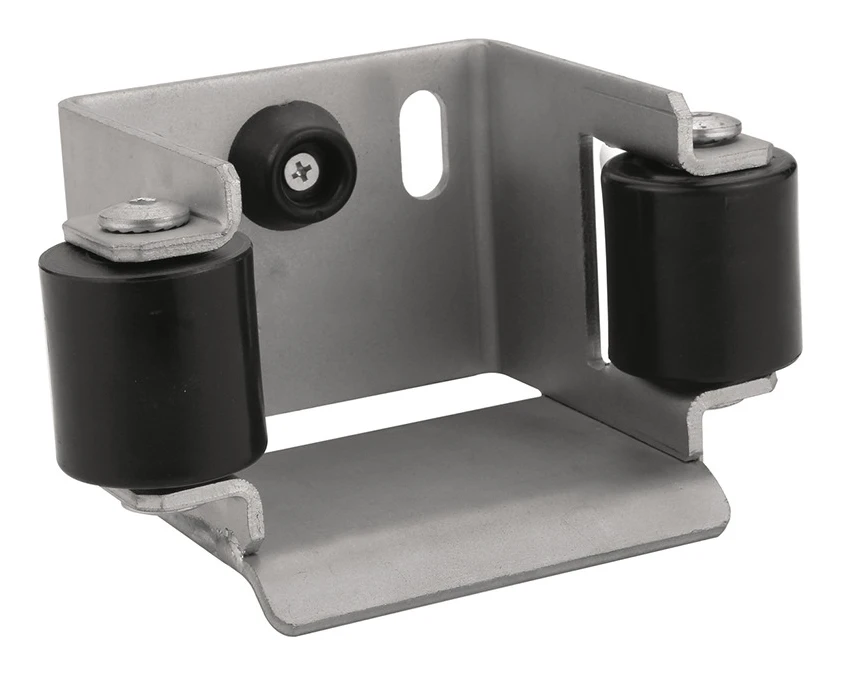

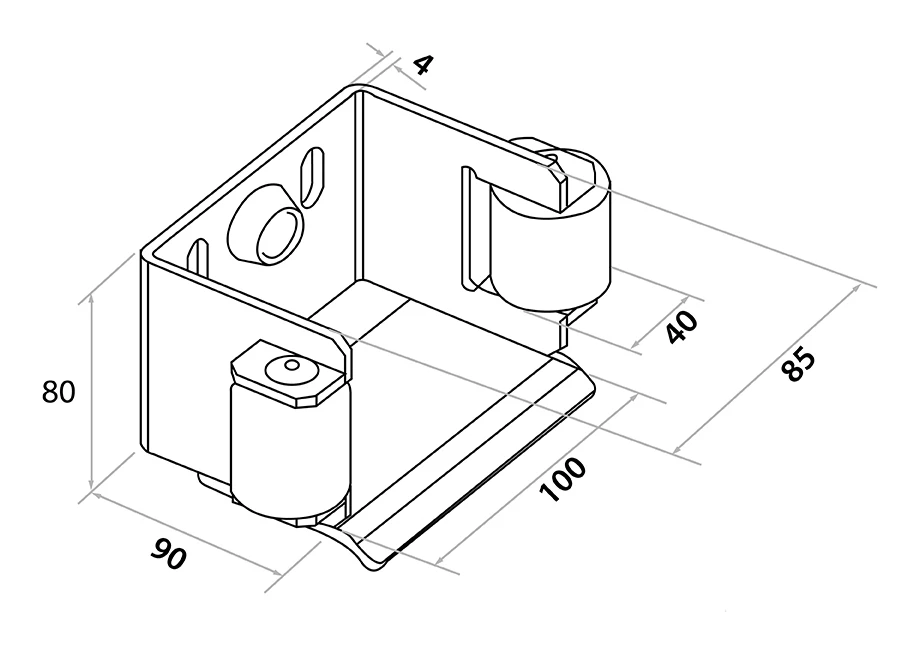

Påkörningshållare — mått och konstruktion
Stålpåkörningshållaren monteras på stolpen och stabiliserar grinden i stängt läge, samtidigt som den fördelar grindvikten på ytterligare konstruktionselement. Två styrhjul av plast säkerställer exakt grindstyrning och minskar vagnslitage.
- Monteringsplåtens höjd: 80 mm
- Monteringsplåtens bredd: 90 mm
- Total djup: 100 mm
- Ljusöppning mellan rullar: 85 mm
- Styrhjulens höjd: 40 mm
- Plåttjocklek: 4 mm
- Monteringshålens centrumavstånd: 70 mm
- Monteringshålens mått (ovala): 25 × 10 mm
- För skena: 80 × 80 × 5 mm
- Ytbehandling: förzinkad
Teknisk specifikation för setet
- Användningsområde: självbärande skjutgrind
- Vagnstyp: 80 (10-rullig)
- Rullmaterial: nylon (plast)
- Antal rullar per vagn: 10 (varav 2 horisontella)
- Kompatibel skena: 80 × 80 × 5 mm
- Max. belastning per vagn: 900 kg
- Höjdjustering: ja (justeringsskruvar)
- Ytbehandling: förzinkad
- Märke: PSG
- Setets vikt: 21 kg
Val av vagncentrumavstånd
Korrekt centrumavstånd mellan löpvagnarna beror på grindöppningens längd och grindvikten. Nedanstående tabell underlättar snabbt val av optimalt centrumavstånd (Lw) för grindar med en längd på 5,5 m till 8,0 m och en vikt på 450 kg till 650 kg.

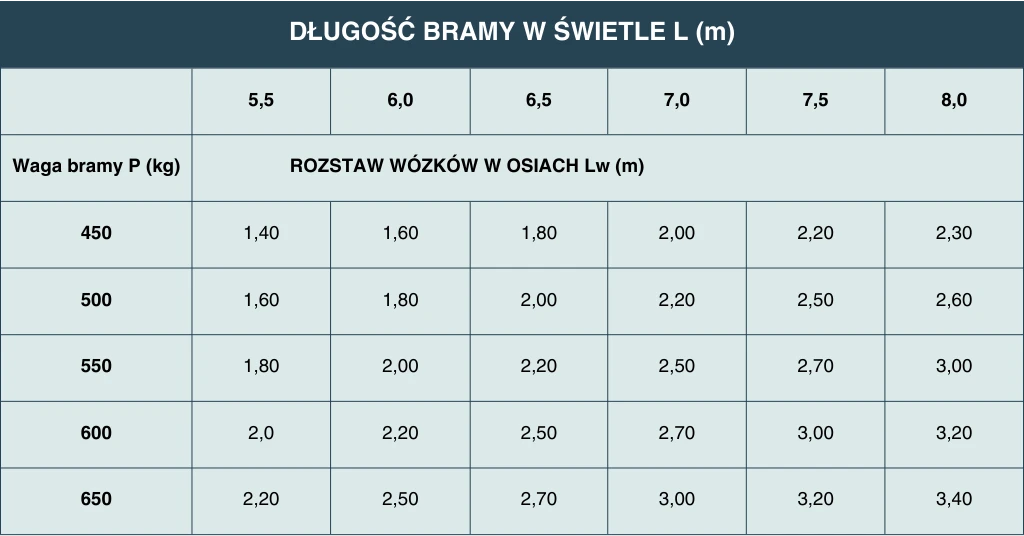

Tabell för val av centrumavstånd mellan löpvagnar för skjutgrind
| GRINDÖPPNINGENS LÄNGD L (m) | ||||||
|---|---|---|---|---|---|---|
| 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | |
| Grindvikt P (kg) | CENTRUMAVSTÅND MELLAN VAGNAR Lw (m) | |||||
| 450 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,30 |
| 500 | 1,60 | 1,80 | 2,00 | 2,20 | 2,50 | 2,60 |
| 550 | 1,80 | 2,00 | 2,20 | 2,50 | 2,70 | 3,00 |
| 600 | 2,0 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 |
| 650 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 | 3,40 |
Alla delar i setet är förzinkade, vilket ger effektivt korrosionsskydd och lång livslängd även under svåra väderförhållanden. Produkter från märket PSG är beprövade lösningar för professionella installationsföretag och garanterar tillförlitlighet och repeterbar montering.
Tekniska data
| Löpskenestorlek | 80x80x5 |
| Typ av löpsystem | Rullsystem |
| Produkttyp | Paket / KIT med tillbehör |
| Antal rullar [szt.] | 10 |
| Vagnkonstruktion | Svängbar |
| Max. bärförmåga [kg] | 900 |
| Hjulmaterial | Nylon |
