Vagnspaket för skjutgrind 9-rulligt + tillbehör KIT för skena 80

Komplett löpsats för självbärande skjutgrind avsedd för skena 80×80×5 mm. Paketet innehåller alla nödvändiga löp- och påkörningselement som säkerställer tyst och smidig drift av grinden samt förlänger livslängden avsevärt för hela mekanismen. Satsens maximala belastning är 1 000 kg, vilket gör den lämplig för både bostads- och industrigrinder. Alla komponenter är förzinkade, vilket garanterar hög korrosionsbeständighet och lång drifttid i utomhusmiljö.

• Satsens vikt: 21 kg
• Förpackningsvolym: 16 524 cm³
• EAN: 5903313203579
• Skenakompatibilitet: 80×80×5 mm
• Ytbehandling: förzinkad

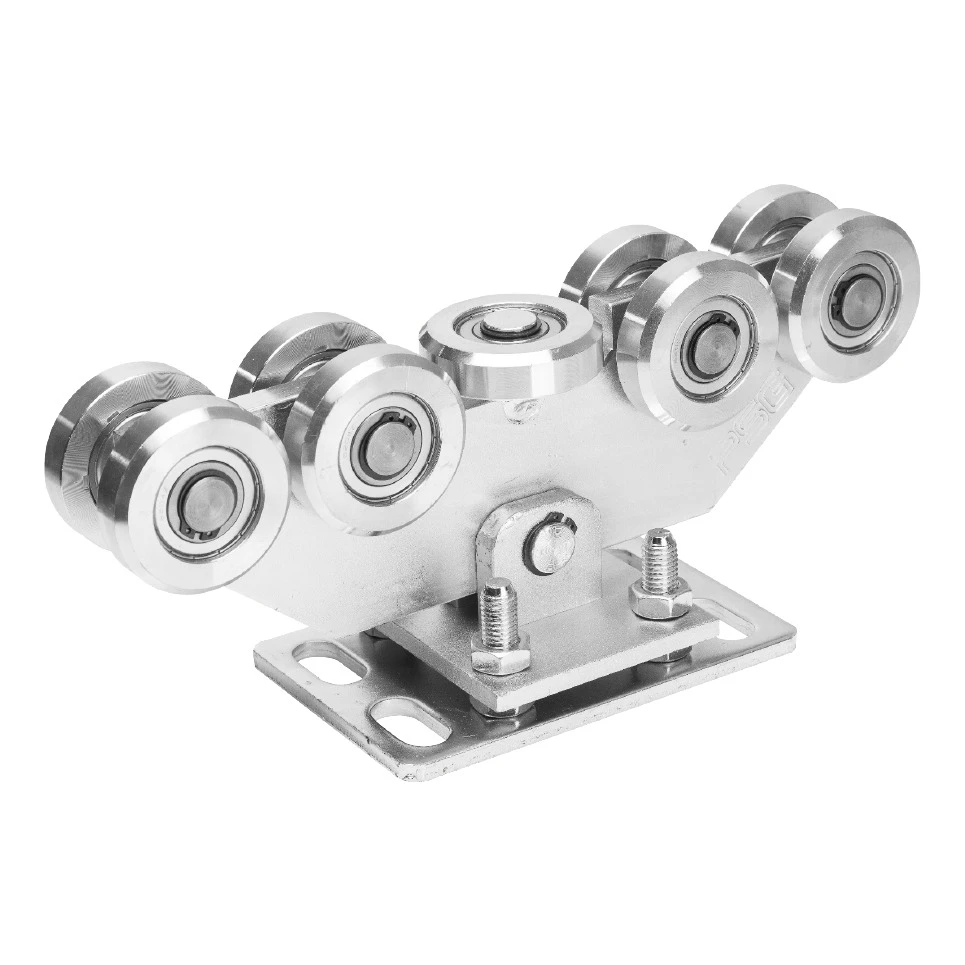

Löpvagn 80 – 9-rullig

Löpvagnen är utrustad med 9 stålrullar med lager som ger exceptionellt smidig och tyst förflyttning av grinden. Konstruktionen med höjdjustering via skruvar möjliggör exakt inställning av grinden i förhållande till marknivån, vilket ger jämn lastfördelning och minskat slitage på rullarna. Varje löpvagn är anpassad för skenor med måtten 80×80×5 mm och tål en belastning på upp till 1 000 kg.

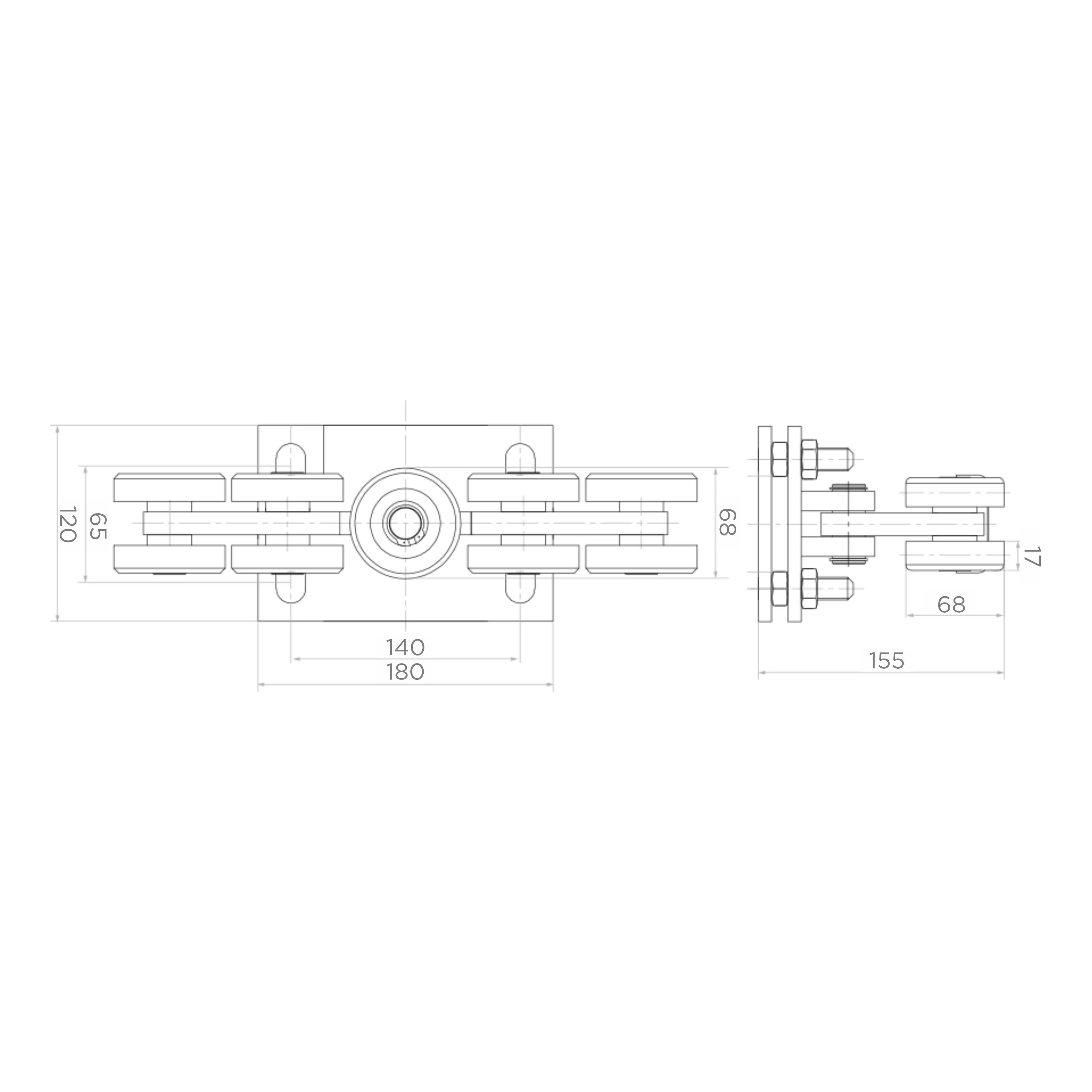

Löpvagnens mått:

• Total bredd: 180 mm
• Invändig bredd (rullavstånd): 140 mm
• Total höjd: 120 mm
• Rullarnas axelhöjd: 65 mm
• Djup (sidolängd): 155 mm
• Rullarnas sidohöjd: 68 mm
• Monteringsplattans tjocklek: 17 mm
• Rullarnas material: stål
• Höjdjustering: skruvjustering
• Maximal belastning: 1 000 kg

Påkörningshållare

Stålpåkörningshållaren spelar en avgörande roll för att stabilisera grinden när den stängs. Genom att fördela skjutbladets vikt över fler stödpunkter förlängs löpvagnarnas livslängd avsevärt. Hållaren är utrustad med två styrrullar i plast som präcist vägleder grinden vid stängning. På baksidan finns två monteringshål samt ett gummidämpare som absorberar stötar.

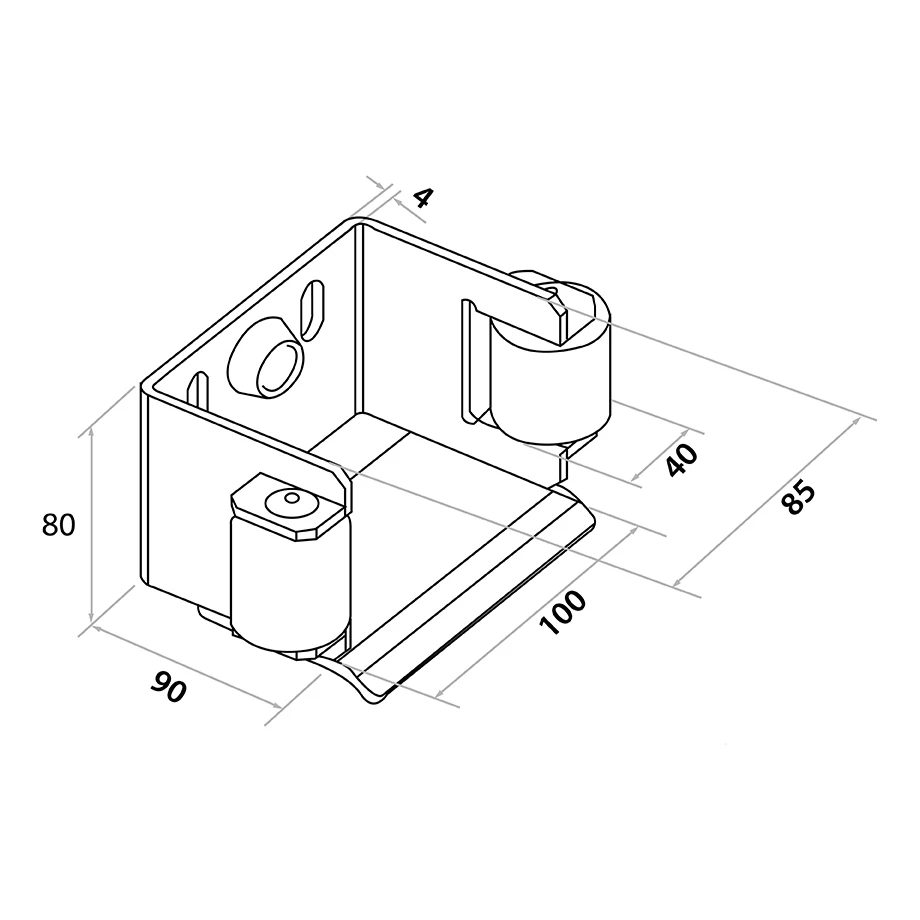

Påkörningshållarens mått:

• Basbredd: 90 mm
• Höljeths höjd: 80 mm
• Total höjd: 85 mm
• Djup: 100 mm
• Rullskenans bredd: 40 mm
• Väggtjocklek: 4 mm
• Bredd mellan styrrullarna: 88 mm
• Skenakompatibilitet: 80×80 mm
• Styrrullar: plast

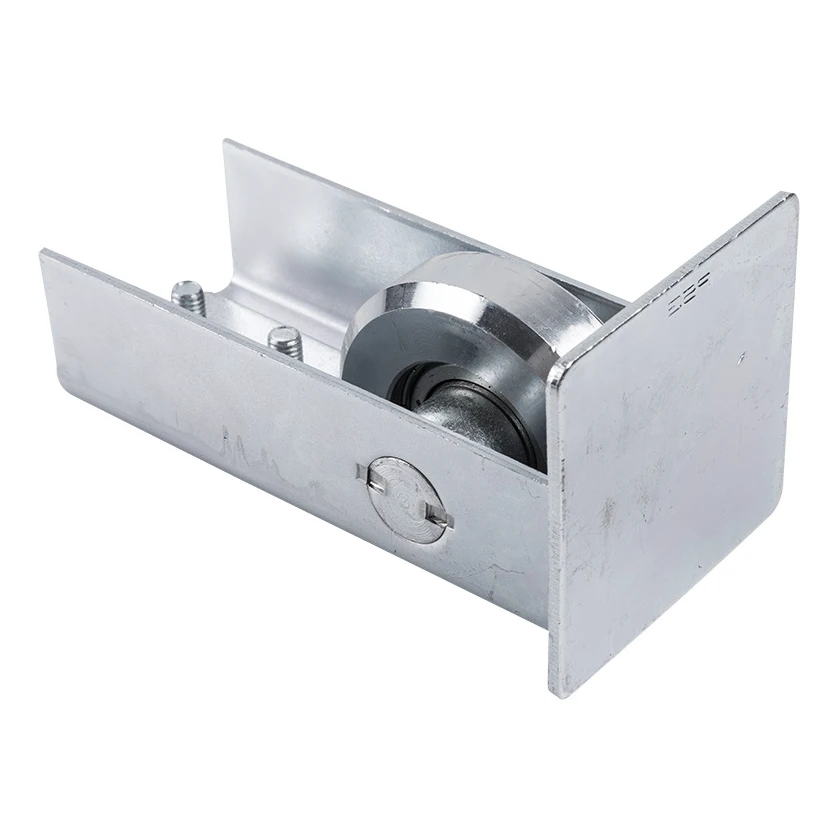

Påkörningsrulle

Stålpåkörningsrulle som monteras i början av skenan på en självbärande skjutgrind. Dess huvudsakliga uppgift är att förlänga löpvagnarnas livslängd genom att mjukt föra in grinden på skenan. Den fungerar dessutom som skydd mot snö och is som kan samlas på skenan och försvåra mekanismens funktion. Monteringsskruvar ingår i leveransen. Rullen är kompatibel med skenan 80×80×5 mm.

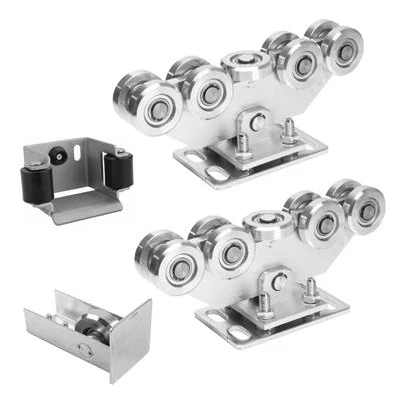

Satsens innehåll

• Löpvagn 80 (9-rullig) — 2 st.
• Påkörningshållare — 1 st.
• Påkörningsrulle — 1 st.
