Vinkelböjd ankarbult typ L (murlåtsankare) M16 × 350 mm, svart
produkt otillgänglig
lägg till i önskelista
Beskrivning
Vinkelböjd ankarbult typ L (murlåtsankare) M16 × 350 mm, svart
Murlåtsankare typ L (böjd krokbult) med gänga M16 och längd 350 mm i svart utförande, utan skyddsbeläggning. Ankaret är avsett för permanent förankring av murlåtar och träkomponenter i takkonstruktioner i betongbjälklag och armerade betongkransar. Den L-formade böjda änden ger ett säkert fäste i betongen, och den gängade stången gör det möjligt att exakt justera murlåtens åtdragning med mutter och bricka.
Användning
- Förankring av murlåtar i armerade betongkransar och betongbjälklag
- Montering av träkomponenter i takkonstruktioner
- Förbindelse mellan träkonstruktioner och betongunderlag
- Montering av syllar och underlag för takstolar
Ankaret gjuts in i betongen när betongkransen gjuts – den L-formade böjda änden förankras permanent i betongmassan. När betongen har härdat sticker den gängade stången lodrätt upp över kransens yta, så att murlåten, brickan och åtdragningsmuttern kan monteras. Denna konstruktion möjliggör justering av åtdragningen efter att träkomponenten har monterats.
Ankarets konstruktion

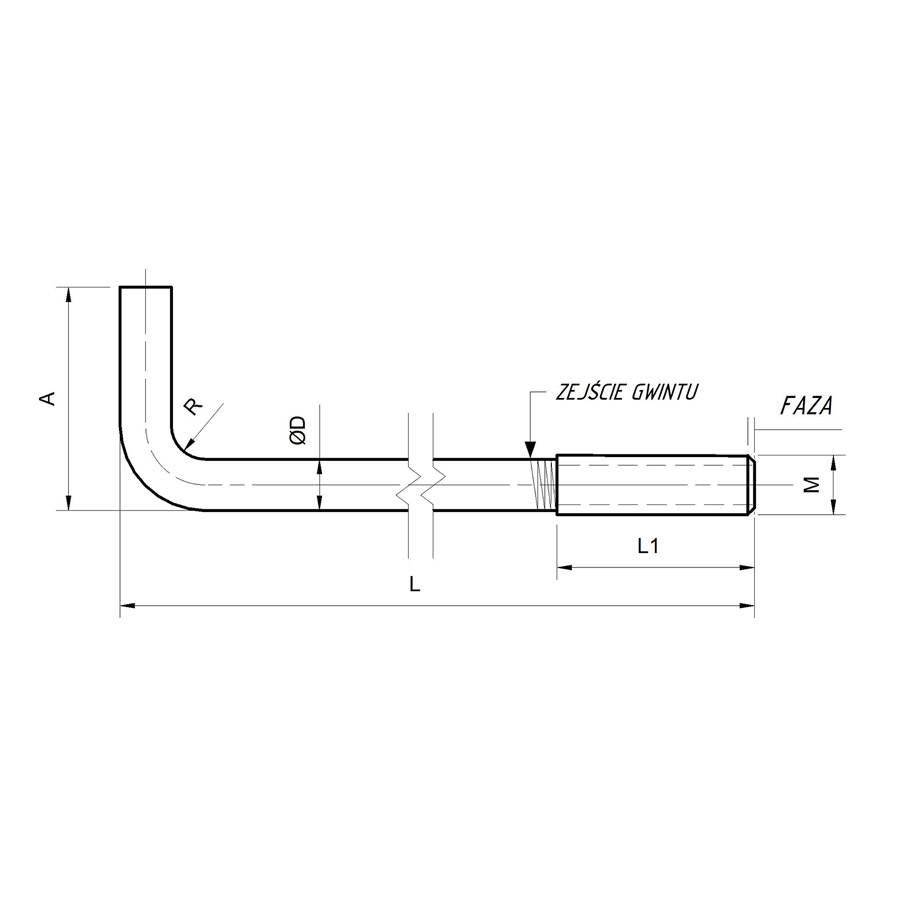

Den tekniska ritningen visar ankarets uppbyggnad med de viktigaste måtten: L – stångens totala längd, A – längden på den böjda armen, ØD – stångens diameter, M – gänga, L1 – längden på den gängade delen, R – böjradie. Stången har en fas i änden som underlättar påskruvning av muttern.

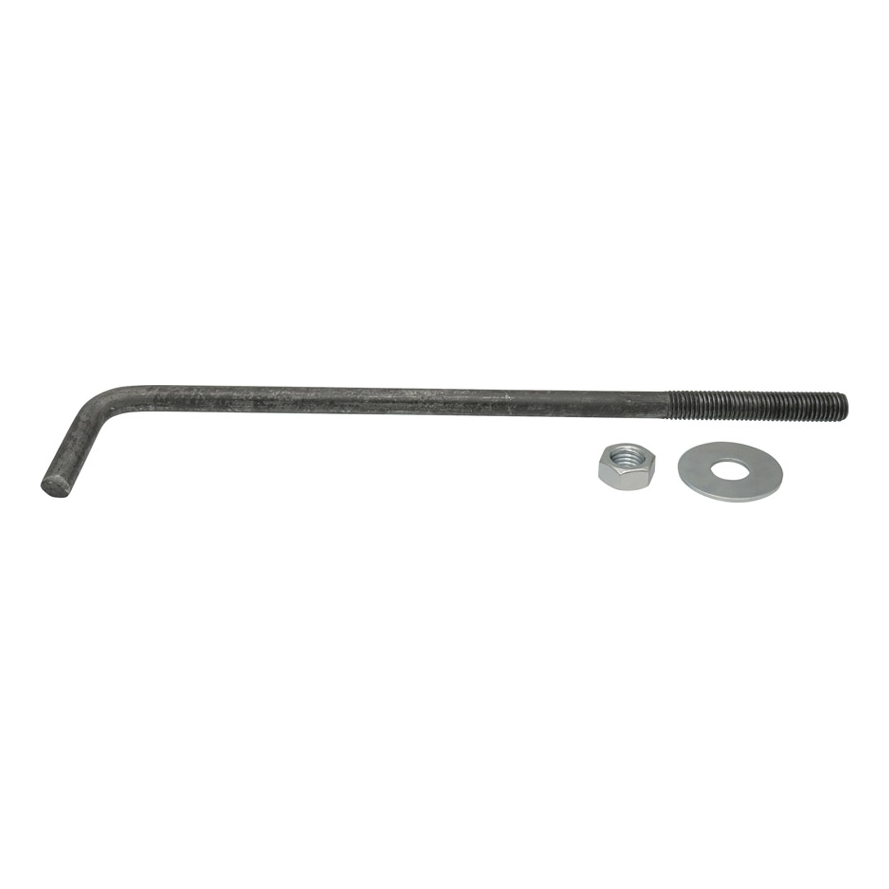

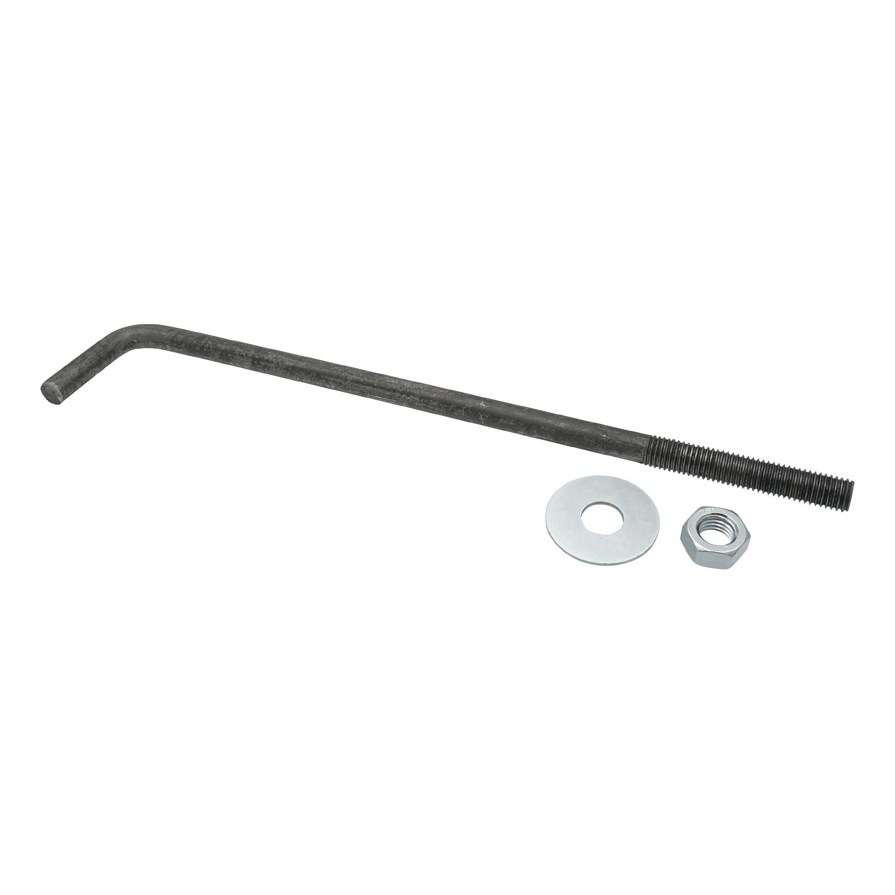

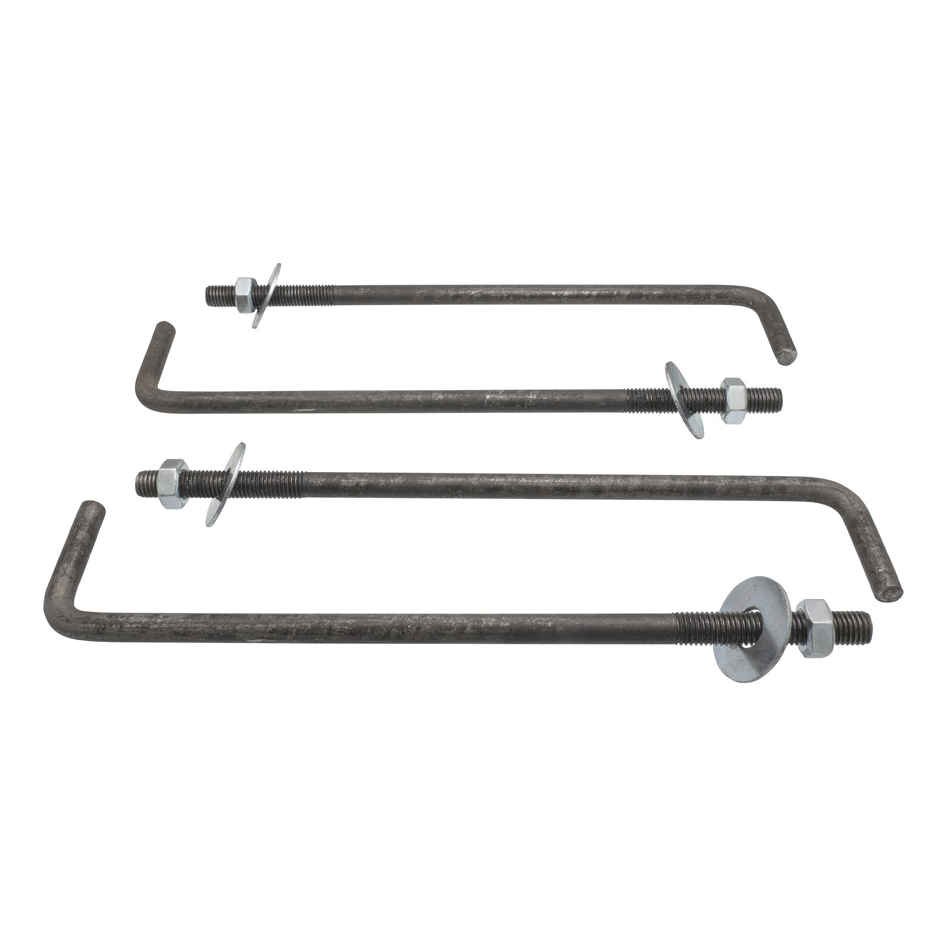

Ankaret levereras komplett med sexkantsmutter och bricka, vilket möjliggör omedelbar montering utan att behöva köpa extra fästelement. Den svarta versionen (utan beläggning) är avsedd för användning där ankaret arbetar i en skyddad miljö – ingjutet i betongkransen och skyddat från ovan av murlåten.
Montering och funktion

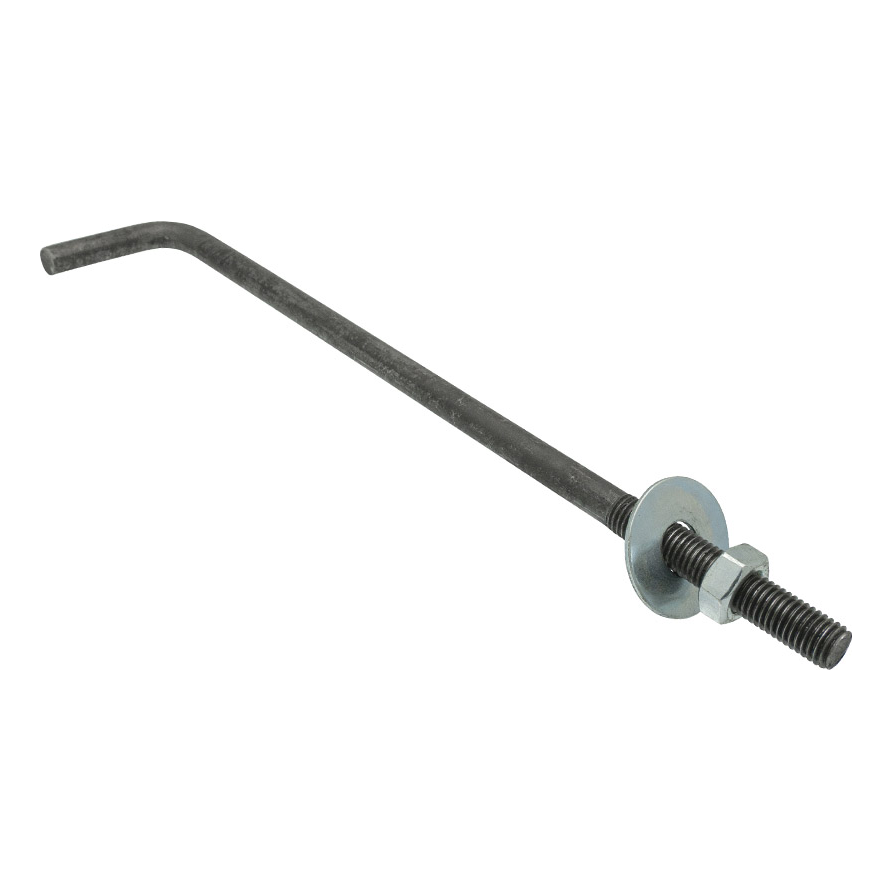

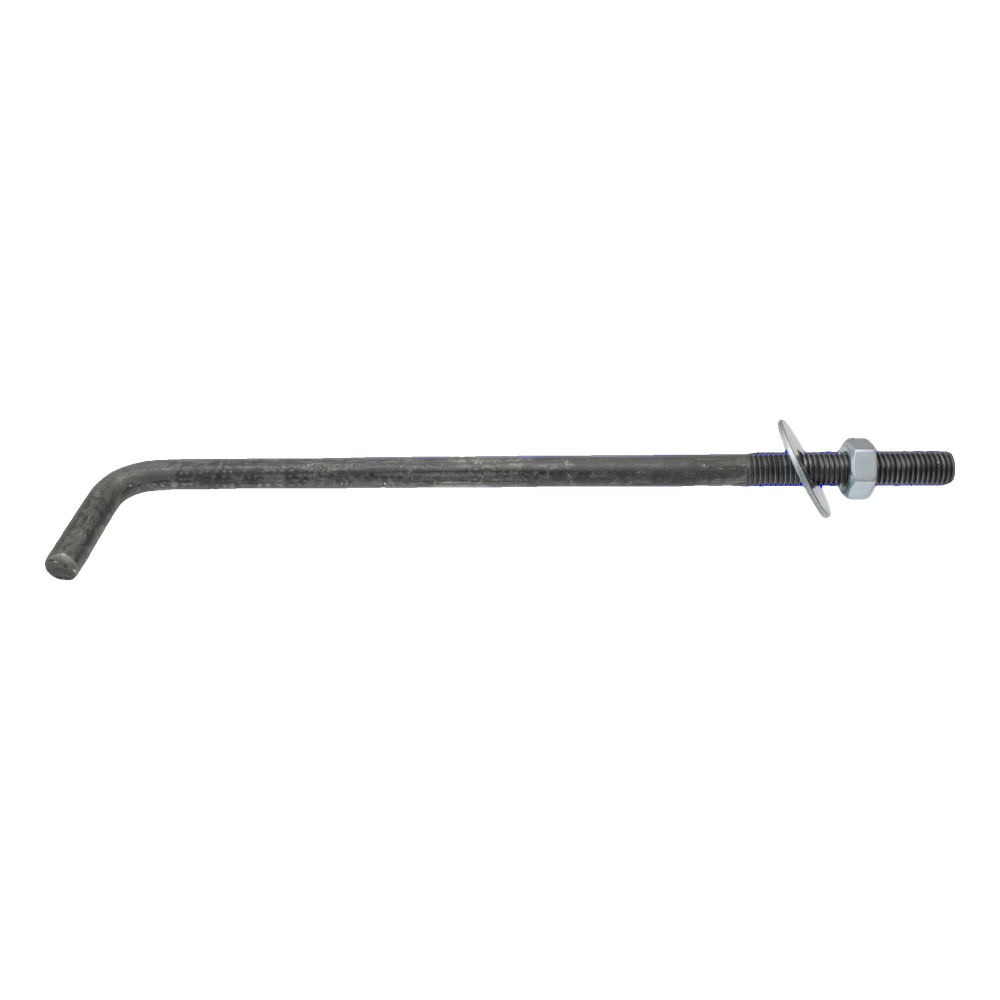

Vid gjutning av betongkransen placeras ankaret lodrätt i formen – den böjda armen är nedsänkt i betongen och fungerar som mekaniskt ankare. När betongen har härdat träs murlåten på den gängade stången (genom ett förborrat hål) och dras sedan åt med bricka och mutter. Gängan M16 ger hög åtdragningskraft, som är lämplig även för tunga takstolar.
Tekniska data
| Anslutningstyp | Hammarbandsankare (L-bult) |
| Material | Stål |
| Gängtyp | M16 |
| Längd [mm] | 350 |
| Ytbehandling | Svart stål (obehandlat) |
