Isolationsbrytare frånskiljare 3-fas 3P 100A 400V AC SBN390 HAGER

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 0.248 kg

Pris/ st: 317,76 kr 317.76

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (254,22 kr)

exkl. 25% MOMS, exkl. fraktkostnader

Spara mer pengar på större förpackningar!
Ju större förpackningsenhet, desto lägre enhetspris!

* Förpackningsalternativ:

Stycken
Paket: 50 Stycken
Paket: 100 Stycken
Paket: 200 Stycken

antal st

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: HAGER

Produktkod: GPV-401-85

rekommendera till en vän

Beskrivning

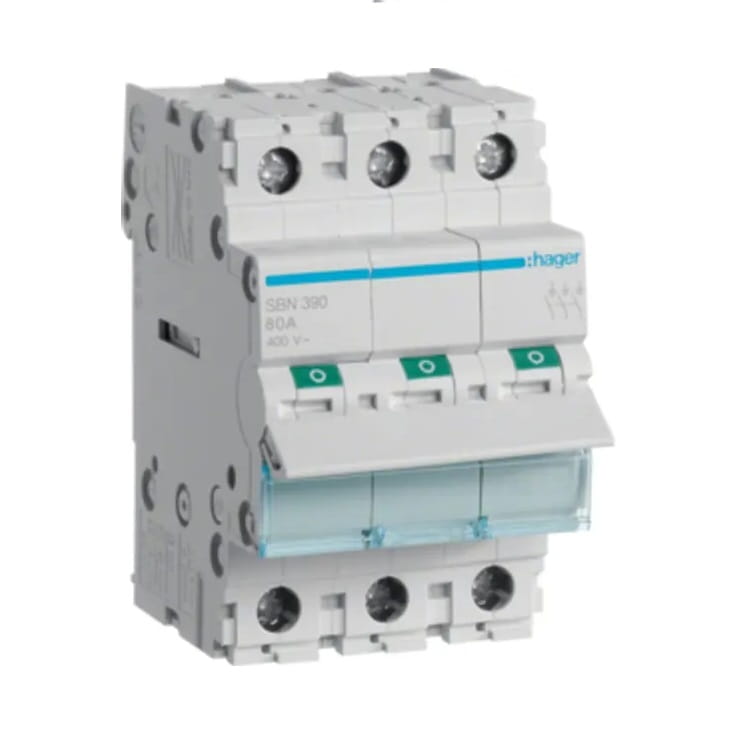

Isolationsbrytare frånskiljare 3-fas 3P 100A 400V AC SBN390 HAGER

- SBN390791

Isolationsbrytare frånskiljare 3P 100A 400V AC SBN390 HAGER är en typ av elektrisk brytare som utför flera funktioner: den leder ström under nominella förhållanden och vid överbelastning (inklusive en kortslutning under en viss tidsperiod), kopplar bort kretsen under både nominella förhållanden och felförhållanden och isolerar, vilket uppfyller kraven på isoleringsegenskaper för säker drift av utrustningen.

Varje HAGER modulär isolerande lastfrånskiljare har gröna och röda fält på manöverspaken för att ge tydlig visualisering av frånskiljarens position. SBN390-apparaten är tillverkad av slitstark plast och är lämplig för temperaturer från -20ºC till +50ºC.

SPECIFIKATION

Tillverkare

HAGER

Nominell ström

100 A

Antal faser

3-fas

Antal poler

3 P

Nominell kopplingsspänning Ue (AC)

400 V

Märkfrekvens

50/60 Hz

Märkisolationsspänning Ui

440 V

Spänningsingång typ 1

Märkspänning för överspänning Uimp

6000 V

Bärförmåga för växelström AC21, kategori A

100 A

Nominell driftsström (AC23), kategori A

40 A

Strömförande kapacitet AC21 i kategori B

100 A

Tillåten strömstyrka AC22, kategori A

100 A

Tillåten strömstyrka AC22, kategori B

100 A

Nominell driftsström (AC23), kategori B

40 A

Kortslutningsström med gl-gG-säkringar

1200 A

Tillslutningskapacitet vid 400 V i AC23A

1692 A

Nominell kortvarig restström 1s

1,2 kA

Termisk ström i externt hölje

100 A

Total effektförlust för märkström

16,5 W

Effektförlust per pol för märkström

5,5 W

Elektrisk livslängd under nominell belastning i driftscykler (AC21)

2500

Elektrisk livslängd under nominell belastning i driftscykler (AC22)

2500

Mekanisk hållfasthet (antal cykler)

40 000

Tvärsnitt av flexibel ledare (tråd) i en terminal

6 / 35 mm²

Tvärsnitt av styv ledare (tråd) i en terminal

6 / 50 mm²

Åtdragningsmoment

3,6 Nm

Typ av anslutning

med skruv

Antal NO-kontakter

Förvaringstemperatur

från -40ºC till +80ºC

Grad av skydd

IP20

Dimensioner

69 x 83 x 70 mm

Enhet grupp

SBN

Standard

IEC 60947-3

Europeiska direktivet RoHs

kompatibel

Grad av kontaminering enligt IEC 60664 / IEC 60947-2

Tillgänglig Konfiguration

Produktkod

Katalognummer

EAN

Modell

GPV-401-85

SBN390/HAG

3250615510303

SBN390

Filer att ladda ner:

Datablad SBN390

Tekniska data

Användning	AC (nät)
Typ av frånskiljare	frånskiljare
Märkström [A]	100A
Antal poler	3P
Märkspänning [V]	400V AC
Märke	HAGER
