Komplett elsats för fotovoltaik med växelriktare 24KTLX-G3 3F 2MPPTSofar
produkt otillgänglig
lägg till i önskelista
5
Beskrivning

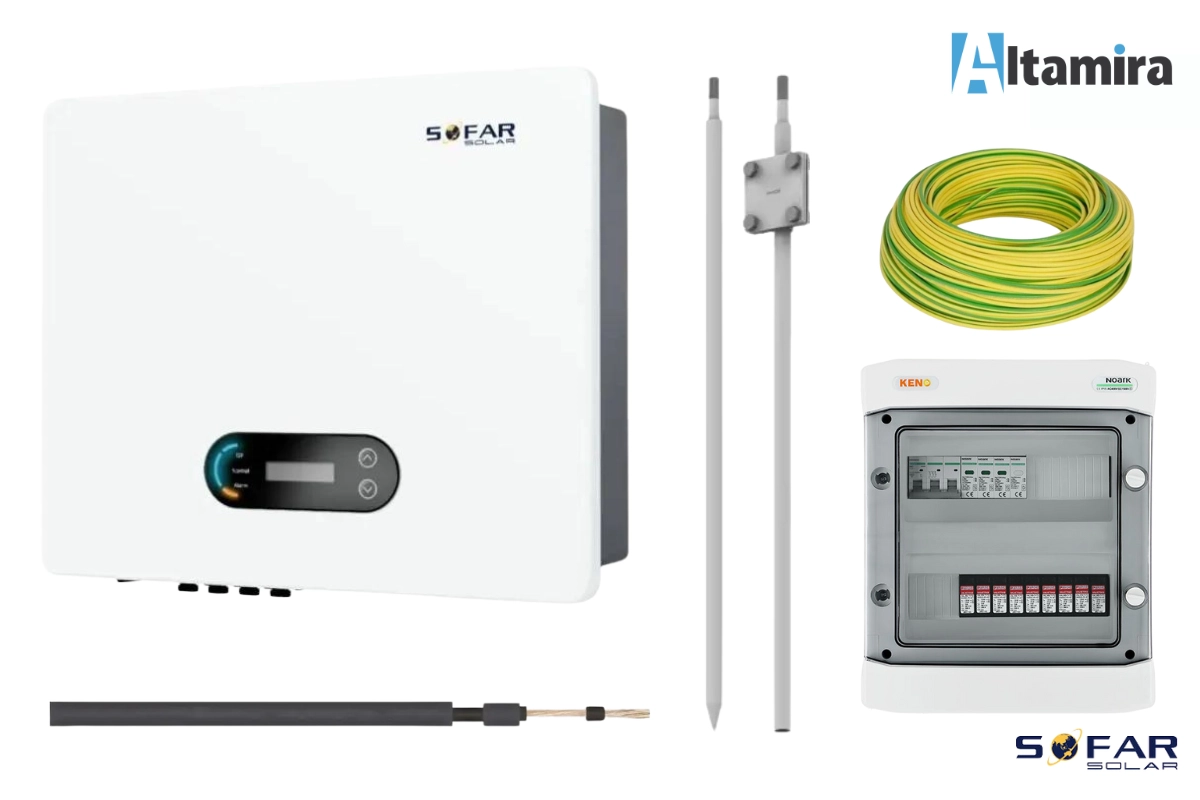

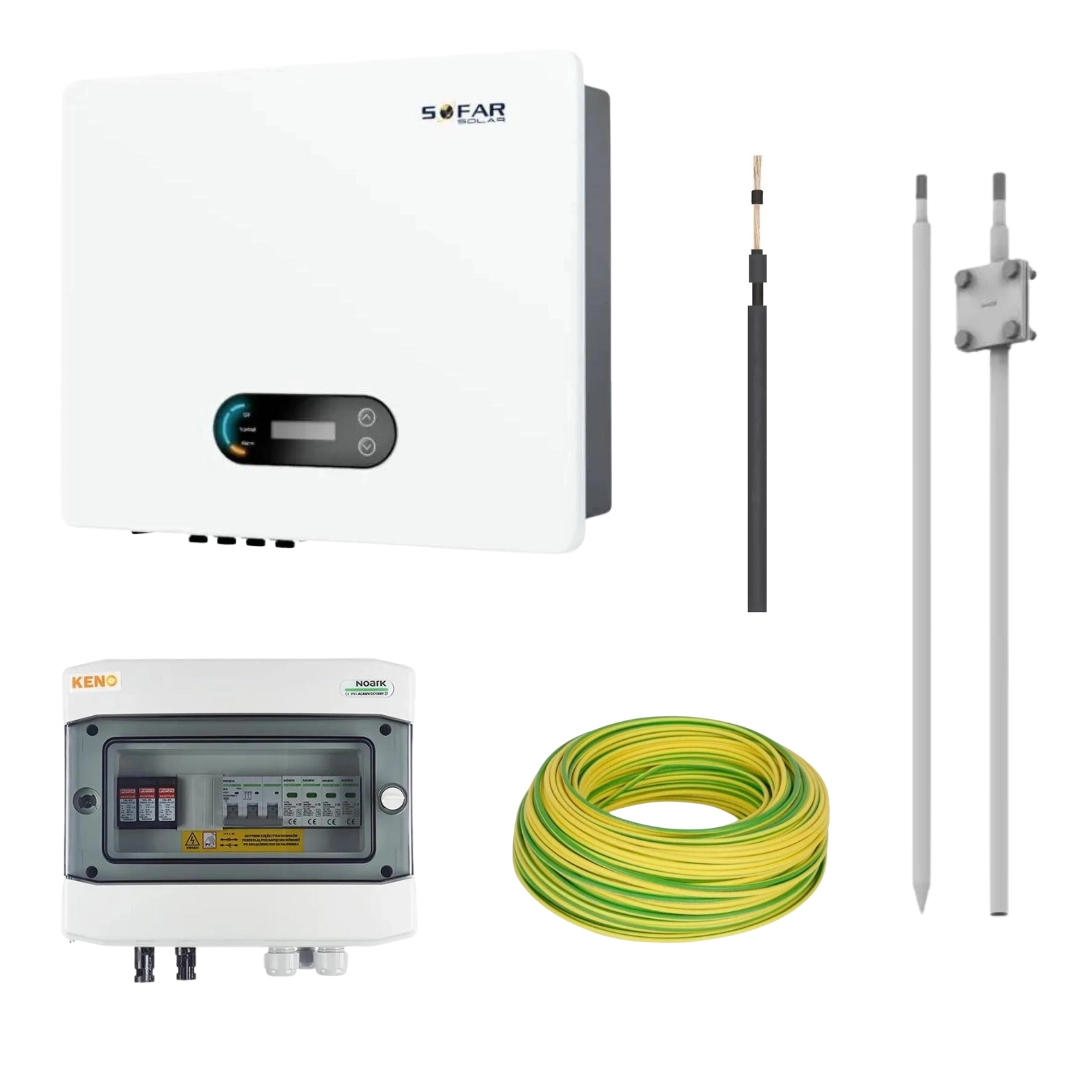

Komplett elsats för fotovoltaik med växelriktare 24KTLX-G3 3F 2MPPTSofar
Komplett elsats för fotovoltaik med växelriktare 24KTLX-G3 3F 2MPPTSofar, lämplig för en uppsättning av 50 480Wp JKM480N-60HL4-V JINKO fotovoltaiska paneler och N5H markstruktur.
Satsen har anpassats för installationer med en optimal effekt på 24 kW.
För att skapa en solcellspark med hjälp av ovanstående elsats kommer det att vara nödvändigt att köpa ytterligare en uppsättning av 50 fotovoltaiska paneler på 480 Wp vardera, modell JKM480N-60HL4-V från JINKO och markmonterad konstruktionstyp N5H.
Spara energi och ta hand om miljön med en komplett solcellssats för energioberoende och ekologiska fördelar. Komplett elsats för fotovoltaik innehåller innovativa lösningar som t.ex:
- 24 kW växelriktare med WiFi-modul för fjärrövervakning och styrning av anläggningen.
- Kopplingsdosa med överspänningsskydd för säkra anslutningar i installationen.
- Dubbelisolerad solkabel av hög kvalitet för effektiva anslutningar.
- Robust vikbart jordningssystem för enkel installation och säker installation i olika typer av mark.
- Gulgrön skyddsledare som garanterar hög installationssäkerhet.
Med den här satsen kan du hämta energi direkt från solen och omvandla den till ren och förnybar el. Detta gör att du kan minska dina energiräkningar och bidra till att skydda miljön. Investera i vår kompletta solcellssats och njut av energioberoende!
Komponenter som ingår i satsen

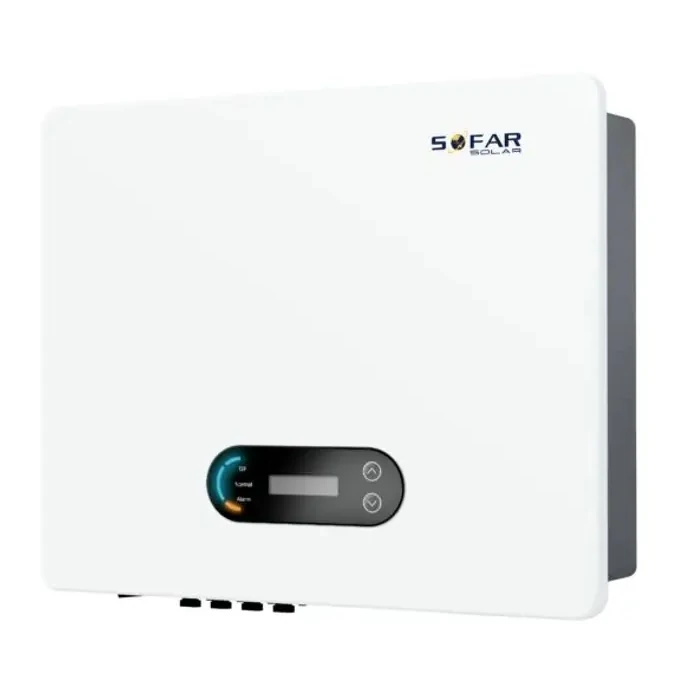

Växelriktare 24kW 3F 38,3A KTLX-G3 2MPPT DC-Switch WiFi-modul 24KTLX-G3 SOFAR. Den tillhör en serie växelriktare från 3kW till 24kW, som är konstruerade för användning i inhemska solcellssystem av olika storlekar.
Sofars Växelriktare kännetecknas av hög kvalitet, tack vare användningen av komponenter från välrenommerade leverantörer och en noggrann tillverkningsprocess. Produkten erbjuder tillförlitlighet och utmärkt kvalitet till ett överkomligt pris, och den 12-åriga garantin bekräftar den höga kvaliteten på Sofars enheter. Enheterna är utrustade med en WiFi-modul som möjliggör fjärrstyrning och övervakning av anläggningens drift. Dessutom har Sofars växelriktare ett hölje av aluminium och rostfritt stål med skyddsklass IP 65, vilket gör att de kan installeras utanför byggnaden.
Sofars senaste växelriktare i G3-serien har låg startspänning, hög maximal verkningsgrad och ny programvara med möjlighet till fjärruppdatering.
Specifikation
STANDARDER
| Produktnamn | 24KTLX-G3 | |||
|---|---|---|---|---|
| DC Ingång | ||||
| Rekommenderad maximal inmatningseffekt | 36000 Wp | |||
| Maximal DC-effekt för en MPPT | 18000 W | |||
| Antal MPPT | 2 | |||
| Antal DC-ingångar | 2/2 | |||
| Maximal ingångsspänning | 1100 V | |||
| Startspänning | 160 V | |||
| Nominell ingångsspänning | 600 V | |||
| Driftspänningsområde MPPT | 140 V - 1000 V | |||
| Full effekt spänningsområde MPPT | 540 V - 800 V | |||
| Maximal ingångsström MPPT | 26 A / 26 A | |||
| Maximal kortslutningsström per MPPT | 36 A / 36 A | |||
| Nominell effekt | 24000 W | |||
| Maximal AC-effekt | 26400 VA | |||
| Nominell utgångsström | 38,3 A | |||
| Nominell nätspänning | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Område för nätspänning | 310 VAC - 480 VAC (enligt lokal standard) | |||
| Nominell frekvens | 50/60 Hz | |||
| Frekvensområde för elnätet | 45 Hz - 55 Hz/54 Hz - 66 Hz (enligt lokal standard) | |||
| THDi | <3% | |||
| Effektfaktor | 1 (justerbar +/- 0,8) | |||
| Prestanda | ||||
| Maximal verkningsgrad | 98,4% | |||
| Europeisk effektivitet | 97,5% | |||
| Självförbrukning på natten | <0,5 W | |||
| Verkningsgrad MPPT | 99,9% | |||
| Skydd | ||||
| Skydd mot omvänd polaritet | Ja | |||
| Skydd mot ö-drift | Ja | |||
| Skydd mot strömläckage | Ja | |||
| Skydd mot bristande jordning | Ja | |||
| Felövervakning för PV-strängar | Ja | |||
| Låsning av energiutflöde | Ja | |||
| DC-omkopplare | Ja | |||
| AFCI | tillval | |||
| SPD: PV | Typ II-standard, AC: Typ II-standard | |||
| Anslutningsmöjlighet | ||||
| Enhet för krafthantering | Enligt certifiering och beställning | |||
| Standard kommunikationsläge | RS485/USB/Bluetooth, Wi-Fi som tillval: GPRS | |||
| Operativt dataminne | 25 År | |||
| Allmänna Uppgifter | ||||
| Omgivningstemperaturområde | -30 ~+60°C | |||
| Topologi | Transformatorlös | |||
| Grad av skydd | IP65 | |||
| Tillåtet luftfuktighetsintervall | 0~100% | |||
| Maximal driftshöjd | 4000 m över havet | |||
| Buller | <40 dB | |||
| Vikt | 22 kg | |||
| Kylning | Väderkvarn | |||
| Dimensioner | 513 x 425 x 189 mm | |||
| Visning | LCD&Bluetooth+APP | |||
| Garanti | 12 År | |||

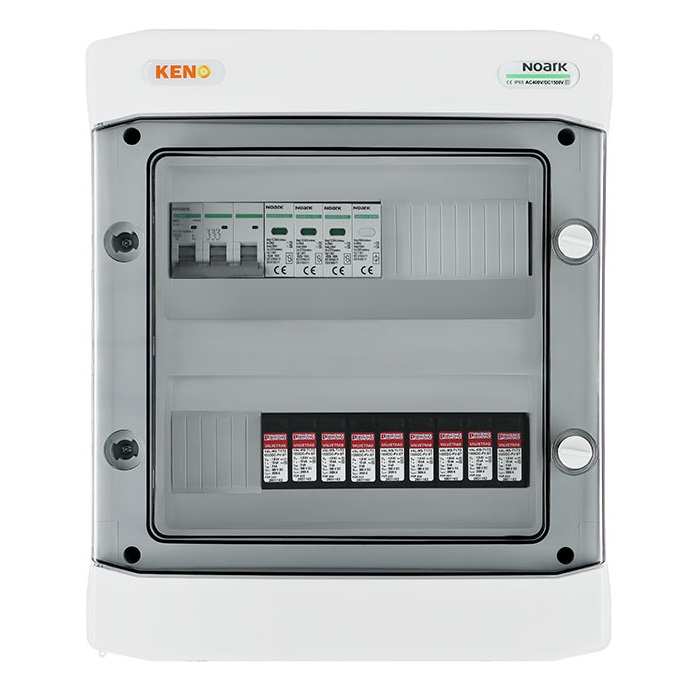

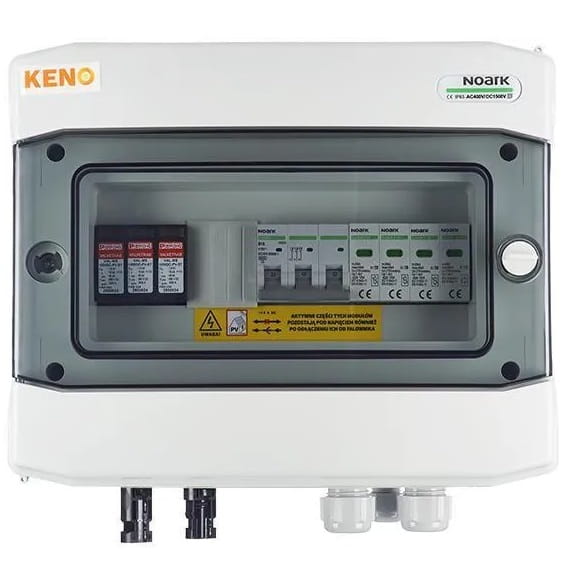

Kopplingsdosa med överspänningsskydd DC + AC, typ 1+2, typ SH-729 DCAC
Anslutningsställverket, som är utformat för att försörja solcellsomvandlare, ger inte bara skydd mot effekterna av kortslutningar och överbelastningar, utan också mot direkta och indirekta urladdningar på båda sidor av strömmen - både AC och DC.
- Det är konstruerat för användning i jordade och isolerade PV-installationer och tack vare den höga IP-klassningen är det möjligt att installera det utomhus. Ställverkets design är lämplig för ytmontering och beroende på utrustningen kan det utföra olika funktioner.
- Standard, beprövad kapsling: Ställverket är robust och hållbart och kan uppfylla en mängd olika installationskrav.
- Tillval med nyckellås: Ger en extra säkerhetsnivå och begränsar åtkomsten till den elektriska utrustningen till endast behörig personal.
- Transparent dörr: Möjliggör enkel åtkomst till elcentralens insida och en snabb visuell kontroll av utrustningens status utan att behöva öppna den.
| Produktnamn | Kopplingsbox | |||
|---|---|---|---|---|
| Specifikation | ||||
| Antal ingångar | PV-strängens utgångar | 3 | 3 | |||
| Antal | Typ av DC-överspänningsskydd | Typ | 3 | Phoenix | T1/T2 | |||
| Anslutningstyp | Stäubli-kort MC4 | |||
| AC-överspänningsskydd | Typ | Noark | T1/T2 | |||
| Överströmsbrytare | Noark B50A 3F | |||
| Skyddsklass | IP65 | |||
| Skyddsklass | II | |||
| Nominell isolationsspänning Ui | 400 V AC, 1500 V DC | |||

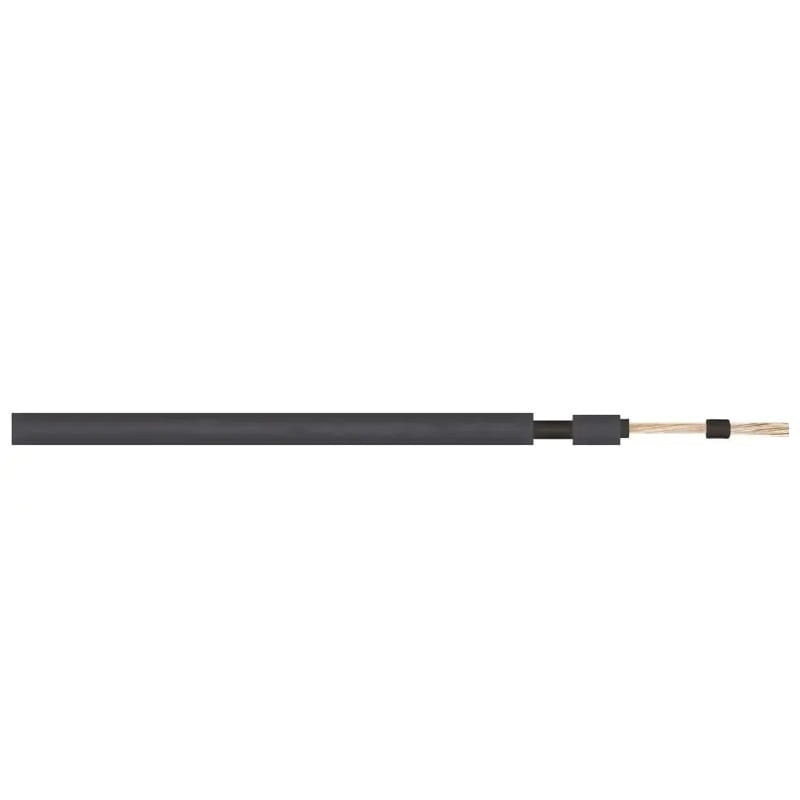

Solcellskabel för fotovoltaiska system 1x6 mm² 0,6/1kV svart dubbelisolering SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL 200m lång.
SOLARFLEX Solcellskabel är en tillförlitlig lösning för effektiva solcellssystem. Denna solcellskabel är tillverkad av en enda förtennad och mjuk kopparledare som uppfyller klass 5-standarder i enlighet med EN 60228. Den halogenfria, tvärbundna polymerisoleringen garanterar säkerhet och hållbarhet, medan motsvarande mantel ger ökat skydd.
Funktioner
- Märkspänning: 0,6/1kV AC
- Driftspänning: 1,5 kV DC (enligt EN 50618)
- Isoleringsmotstånd: 1000 MΩ/km
- Maximal ledartemperatur under kabeldrift: +90°C
- Maximal ledartemperatur under kabeldrift (långvarig): +120°C/20000h
- Minsta omgivningstemperatur för permanent installerade kablar: -40°C
- Minsta temperatur vid kabelförläggning: -25°C
- 50Hz Testspänning: 4000V
- UV-, ozon- och väderbeständighet: Enligt EN 50618
- Förbrännbarhet: I enlighet med DIN EN 60332-1
- Inga aggressiva ångor vid förbränning
- Min. böjningsradie för permanent anslutning: 4 x Ø
- Förväntad livslängd: 25 år
- Diameter: 35 cm x 22 cm H.
Specifikationer
- Standard: PN-EN 50618:2015-03
- Minsta kabellängd: 1m
Material
- Ledare: Kopparledare, förtennade, mjuka, klass 5 enligt EN 60228
- Isolering: Tvärbunden halogenfri polymer.
- Mantel: Halogenfri, tvärbunden polymer
- Isoleringens färg: Vit
Användning
- Används i solcellssystem för anslutningar mellan enskilda solcellsmoduler och mellan moduler och växelriktare.
Förpackning
- Skivor och spolar.

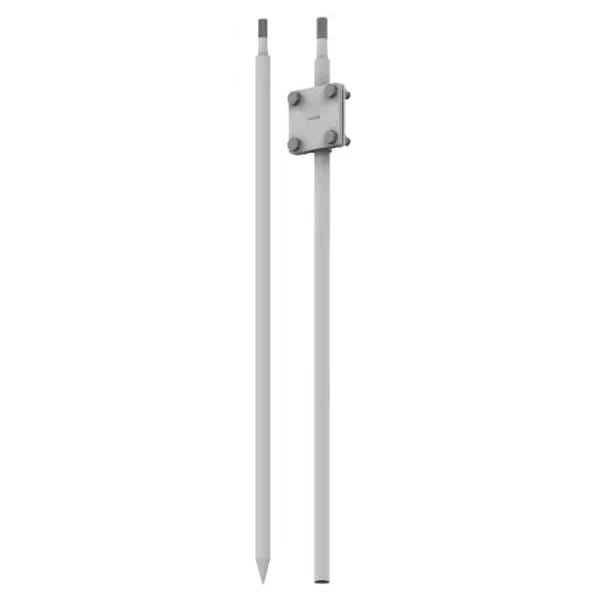

Fällbar jordningssats 3mb fi16 + kontakt /OG/ AN-53ZG/OG/ F195128 AN-KOM är en högkvalitativ lösning som kombinerar enkelhet och installationssäkerhet. Jordstängerna är lämpliga för installation i många typer av mark och förlängningarna gör installationen betydligt enklare. Masterna och spikarna, som är grundelementet i installationen och ansvarar för att fånga upp högspänningsström från blixten, är tillverkade av material av högsta kvalitet, vilket garanterar en lång livslängd och en säker installation.
Tekniska specifikationer:

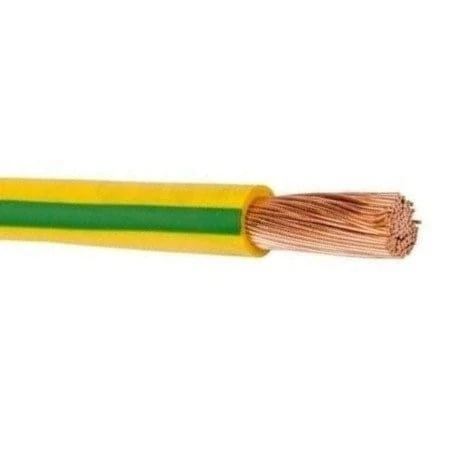

Den gulgröna skyddsledaren LgY 16mm2 med PVC-isolering är avsedd för installation i elektrisk utrustning, ställverk och belysningssystem med en längd på 10m.
Den uppfyller standarden PN-EN 50575 och garanterar högsta säkerhetsstandard. Konstruktionen är utformad för att leda elektricitet effektivt och ge skydd i en mängd olika installationsmiljöer.
Specifikation
Säkerhet
