Ändklämma H30 L50 - obehandlad med jordstift

Sidomonterad tryckklämma - H30 med jordningsstift PV-03-32 (1)

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 0.02 kg

Pris/ st: 2 686 727,57 kr 2686727.57

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (2 149 382,05 kr)

exkl. 25% MOMS, exkl. fraktkostnader

* Förpackningsalternativ:

Stycken
Paket: 250 Stycken
Paket: 5000 Stycken
Paket: 10000 Stycken

antal st

Totalt:

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: Synerga

Produktkod: PV-03-32

rekommendera till en vän

Beskrivning

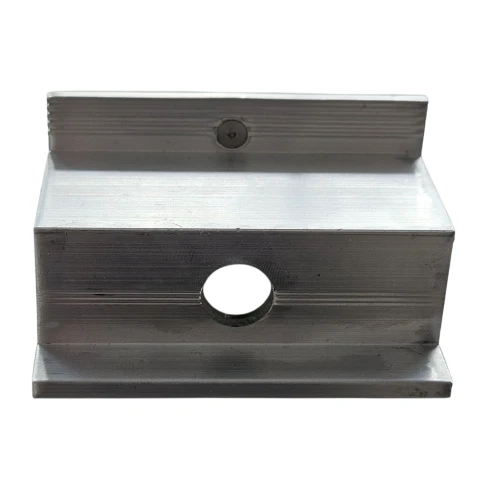

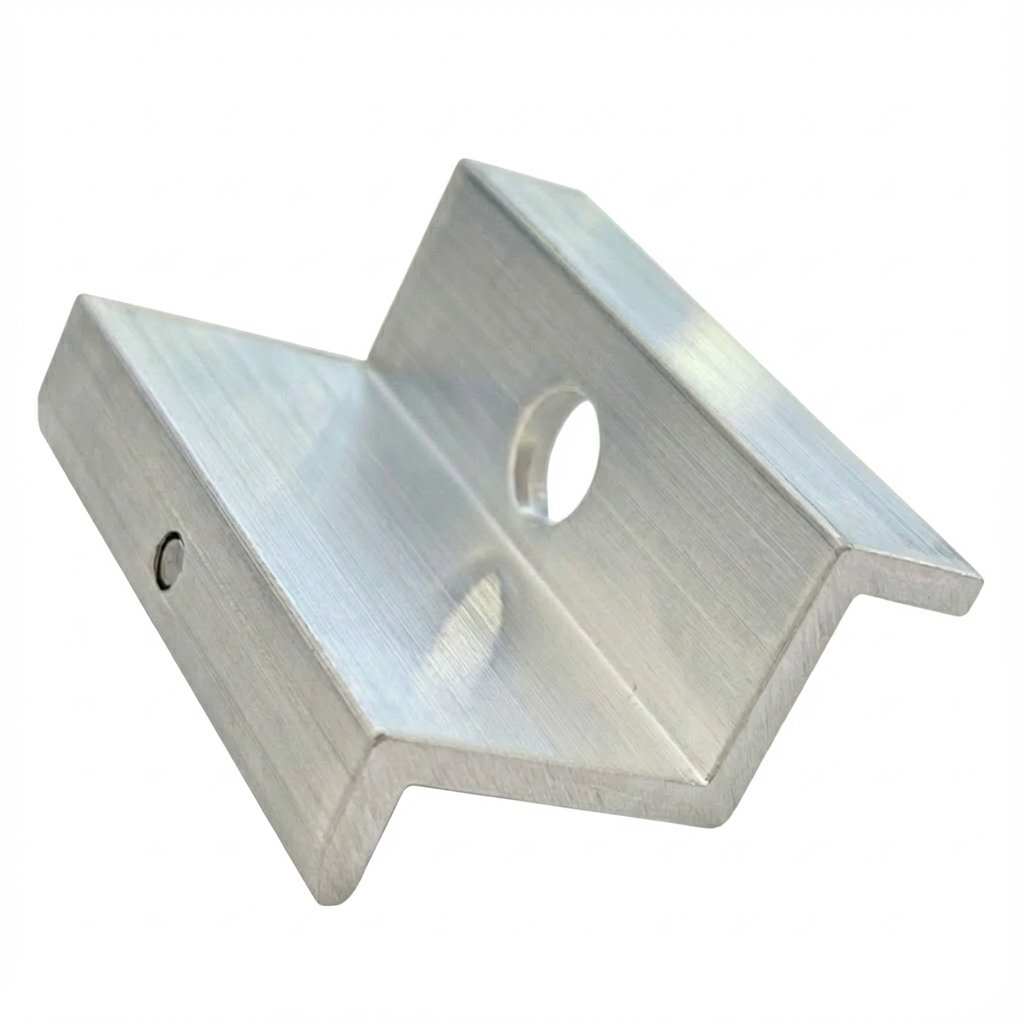

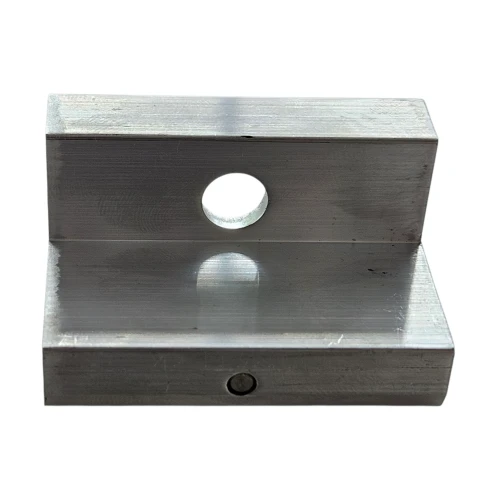

Ändklämma H30 med jordstift

Ändklämma H30 med jordstift är en professionell monteringskomponent avsedd för montering av solpaneler med ramhöjd 30 mm. Tillverkad av högkvalitativ aluminiumlegering 6063-T66, säkerställer den hållbar och säker montering av solpaneler på bärkonstruktionen. Komponentens yta är obehandlad, utan extra skyddsskikt, vilket möjliggör precis och tillförlitlig potentialutjämning mellan installationens komponenter.

En utmärkande egenskap hos denna klämma är det integrerade jordstiftet, som möjliggör snabb och effektiv potentialutjämning mellan solpanelen och bärkonstruktionen. Vid åtdragning penetrerar stiftet den anodiserade ramen och säkerställer kontinuerlig kontakt. Denna lösning underlättar inte bara monteringen – genom att eliminera behovet av extra jordbrickor – utan förkortar även installationstiden avsevärt och erbjuder hög nivå av säkerhet och effektivitet för hela systemet.

Denna innovativa lösning stödjer installationer av åsk- och överspänningsskydd, särskilt användbar i solcellssystem. Ändklämman med jordstift är idealisk för paneler monterade individuellt eller i ytterpositioner i en rad.

Tekniska data

Modulramhöjd: 30 mm

Total höjd: 32,8 mm

Monteringshålsdiameter: 9 mm (M8)

Material: aluminium EN AW 6060

Finish: obehandlad

Rekommenderat åtdragningsmoment: värde enligt solpanelstillverkarens dokumentation.

Skruvar som används: M8

Användningsområde Ändklämman är en viktig fästkomponent i solpanelsinstallationer – den används för att fästa yttersta panelerna i en rad till aluminiumprofilerna. Produkten är avsedd för montering av solpaneler på platta tak och takfall. Använd ändklämman för att fästa paneler i början och slutet av varje rad. Mellan intilliggande paneler i raden ska mittklämmor användas.

Kompatibilitet

Aluminiumsprofiler anpassade för sexkantsskruvar

Aluminiumsprofiler för T-skruvar

Trapetsprofiler för tak med trapetsplåt

Fördelar

Högkvalitativt material – tillverkad av aluminium EN AW 6060, kännetecknas av hög motståndskraft mot väderförhållanden.

Hållbarhet – hög tillverkningskvalitet garanterar hållbar montering av solpanelskonstruktionen.

Korrosionsbeständighet – resistent mot yttre faktorer och korrosion.

Mekanisk hållfasthet – resistent mot slag och mekaniska skador.

Inbyggd jordning – jordstiftet eliminerar behovet av jordbrickor, vilket förkortar tiden och ökar monteringskomforten.

Potentialutjämning – säkerställer kontinuerlig elektrisk kontakt mellan modulen och bärkonstruktionen.

Idealisk för enskilda paneler – utmärkt lösning för moduler monterade individuellt eller i ytterpositioner i en rad.

Monteringsanvisningar

Montera klämman på monteringsskenan med hjälp av glidmutter och M8-skruv.

Placera den yttersta solpanelen inom klämmans område och se till att jordstiftet har kontakt med modulramen.

Dra åt skruven enligt solpanelstillverkarens rekommendationer.

För varje panelrad behövs minst fyra ändklämmor – två i början, två i slutet av panelraden.

Använd inte anodiserade eller lackerade ändklämmor med stift. I sådana fall, använd ändklämma utan stift samt speciell kontaktplåt monterad mellan panelramen och aluminiumsprofilen.

Förpackningsinnehåll Ändklämma H30 med jordstift. Observera: skruvar, muttrar och glidmuttrar måste köpas separat.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Tekniska data

Klämtyp	Ändklämma
Paneltjocklek [mm]	30
Färg	Silver
Jordningsstift	Ja
Tillbehör	Utan tillbehör
