PV monteringsprofil aluminium 40×40 mm / 625 cm – för sexkantskruvar M10

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 4.92 kg

Pris/ st: 463,25 kr 463.25

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (370,61 kr)

exkl. 25% MOMS, exkl. fraktkostnader

* Förpackningsalternativ:

Stycken
Paket: 16 Stycken
Paket: 174 Stycken
Paket: 348 Stycken

antal st

Totalt:

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: -

Produktkod: PV-01-02

rekommendera till en vän

Beskrivning

PV monteringsprofil aluminium 40×40 mm / 625 cm – för sexkantskruvar M10

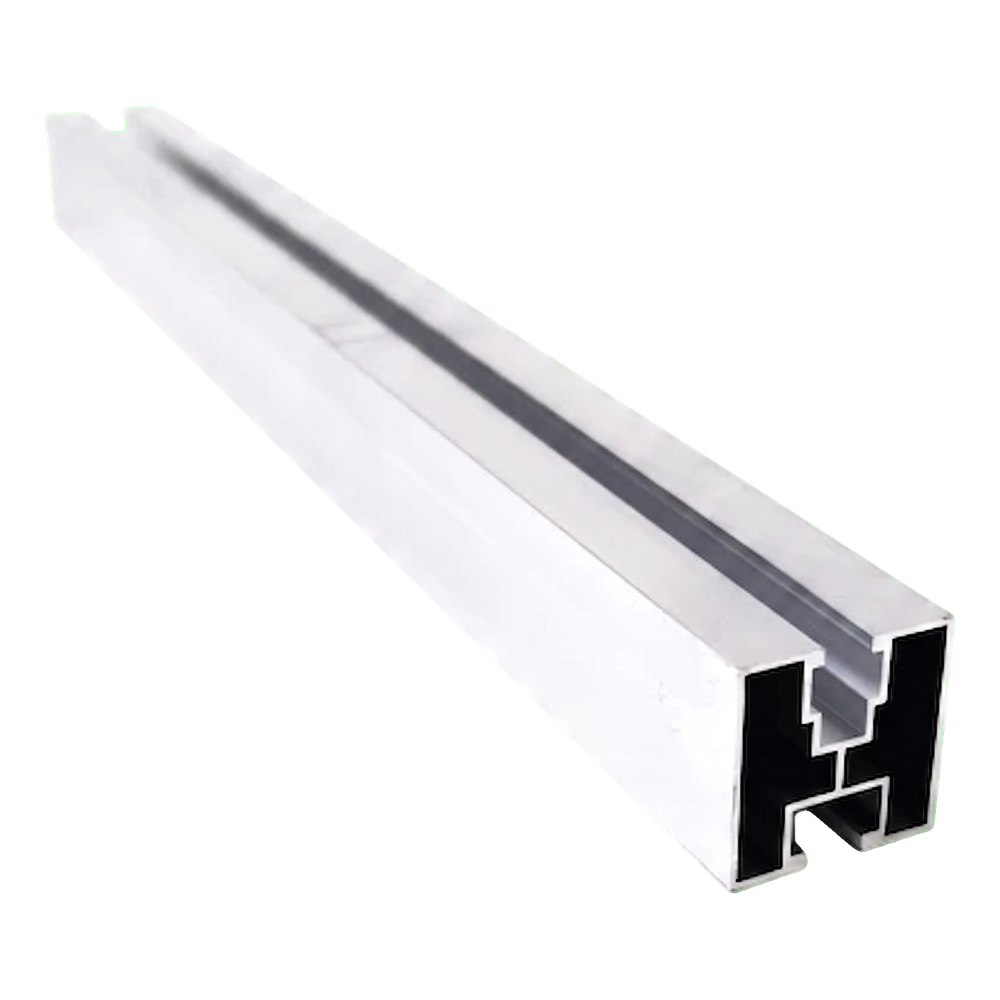

Aluminium monteringsprofil 40×40 mm med två skenkanaler – perspektivvy

PV monteringsprofil 40×40 mm med en längd av 625 cm är en grundläggande komponent i bärande konstruktioner för solcellsanläggningar på sluttande tak. Tillverkad av aluminiumlegering 6060 kombinerar den låg egenvikt med god mekanisk hållfasthet och hög korrosionsbeständighet. Den tvåkanaliga profilkonstruktionen — med övre skenkanal för montering av modulklämmor och undre kanal för anslutning till takkrokar, adaptrar eller triangelfästen — möjliggör snabb och säker montering av hela systemet. Profilen är anpassad för sexkantskruvar M10 DIN 933 i den undre kanalen samt fyrkantsmuttrar M8 i den övre kanalen, vilket säkerställer kompatibilitet med vanliga mitten- och ändklämmor som finns på marknaden.

Viktiga fördelar för installatören

Den tvåkanaliga profilen 40×40 mm möjliggör oberoende montering av PV-moduler (övre kanal) och takunderkonstruktion (undre kanal)

Aluminium 6060 ger motståndskraft mot korrosion och väderpåverkan — profilen finns även i svartanodiserad version för ökat skydd och estetik

Längden kan förlängas med profilskarvar som säljs separat, vilket ger flexibilitet vid utformning av skendelning

Väggtjocklek på 1,2 mm vid en vikt på endast 0,82 kg/m minimerar belastningen på takkonstruktionen

Aluminiumlegeringen 6060 lämpar sig för anodisering, vilket ger extra skydd och en dekorativ ytfinish

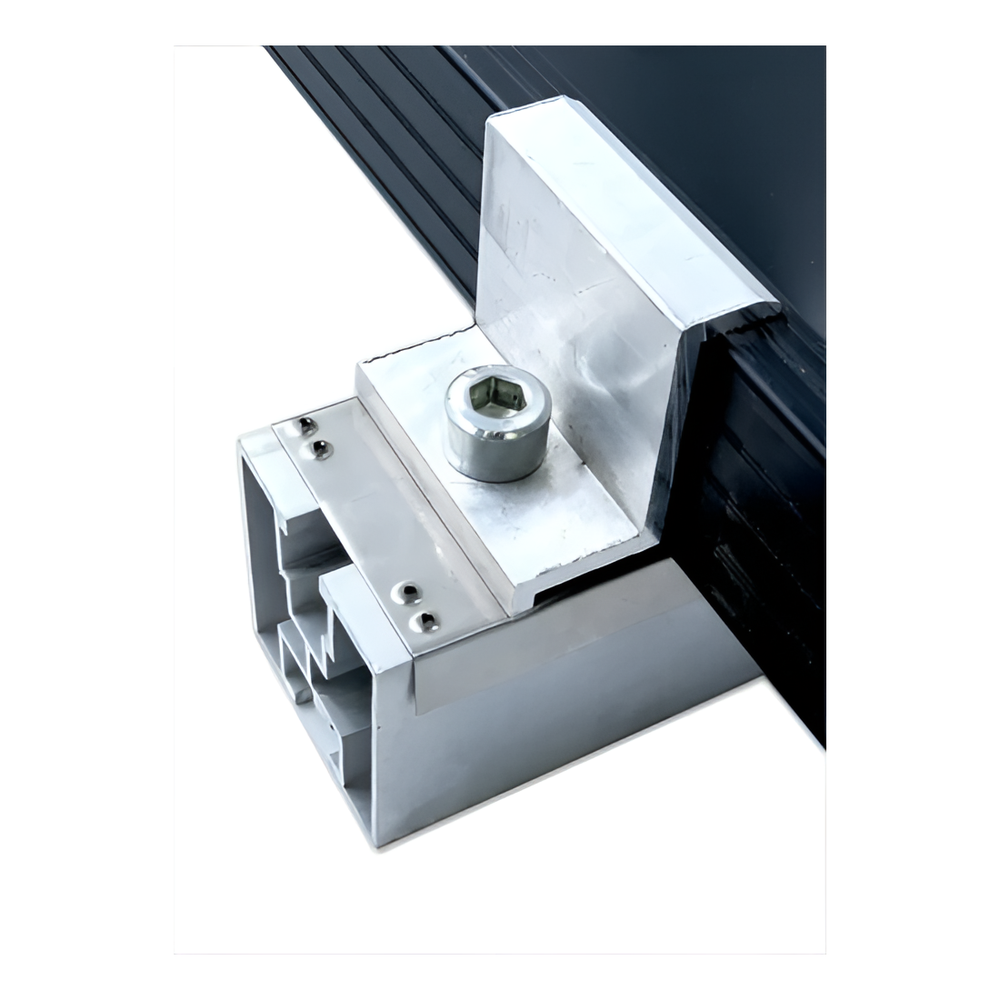

Aluminiumprofil 40×40 med monterad ändklämma – detaljvy av fästet

Profilen fungerar utmärkt som bärskena i monteringssystem på sluttande tak täckta med takpannor, trapetsplåt och andra tak beläggningar. Den övre skenkanalen tar emot mitten- och ändklämmor som pressar solcellsmodulens ram direkt mot profilen. Den undre kanalen används för anslutning till takkrokar eller adaptrar som monteras på taksparrar. Tack vare detta bildar hela konstruktionen ett stabilt, ventilerat bärande system som överför vind- och snölaster till takstommen.

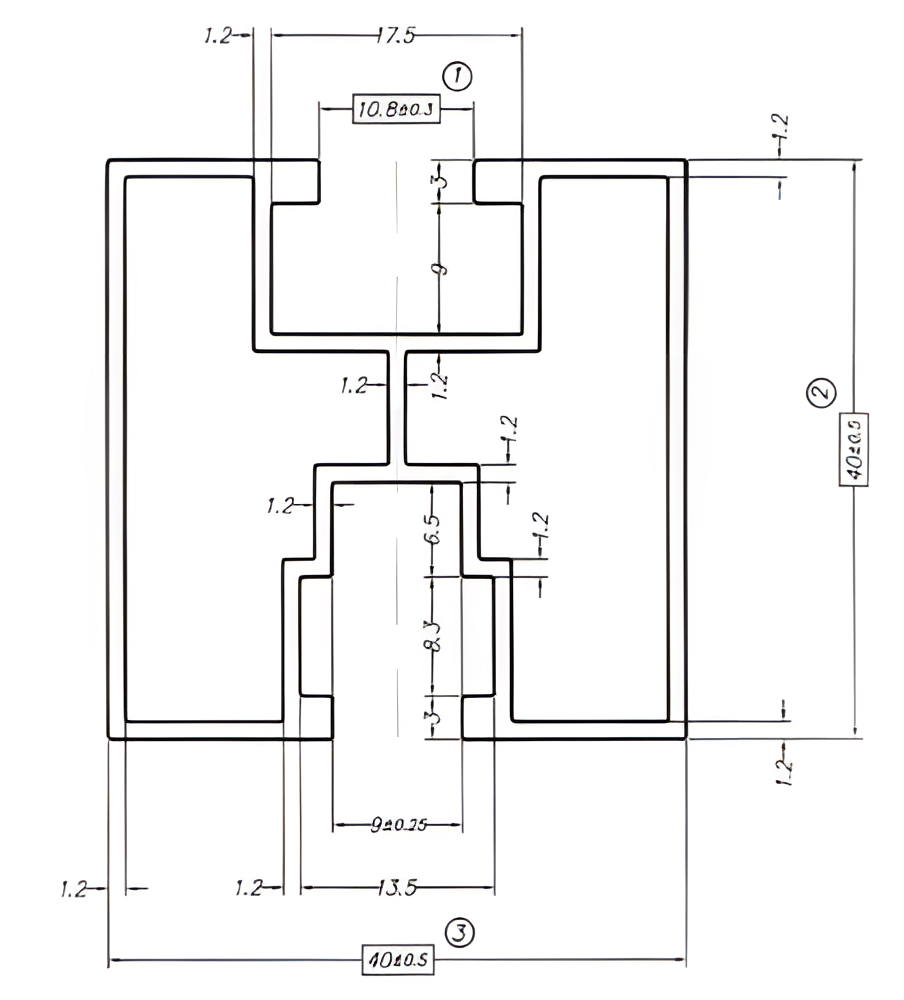

Måttritning av profilens tvärsnitt 40×40 mm med markerade mått för kanaler och väggar

Tvärsnitt och kanalmått

Den tekniska ritningen av tvärsnittet visar profilens detaljerade geometri. De yttre måtten är 40 ±0,5 × 40 ±0,5 mm. Den övre skenkanalen har en öppningsbredd på 10,8 ±0,3 mm och är anpassad för fyrkantsmuttrar M8. Den undre skenkanalen har en öppningsbredd på 9 ±0,75 mm och ett djup som möjliggör infästning av sexkantskruv M10 DIN 933. Väggtjockleken är 1,2 mm runt hela profilens omkrets, vilket säkerställer jämn spänningsfördelning samtidigt som vikten hålls låg.

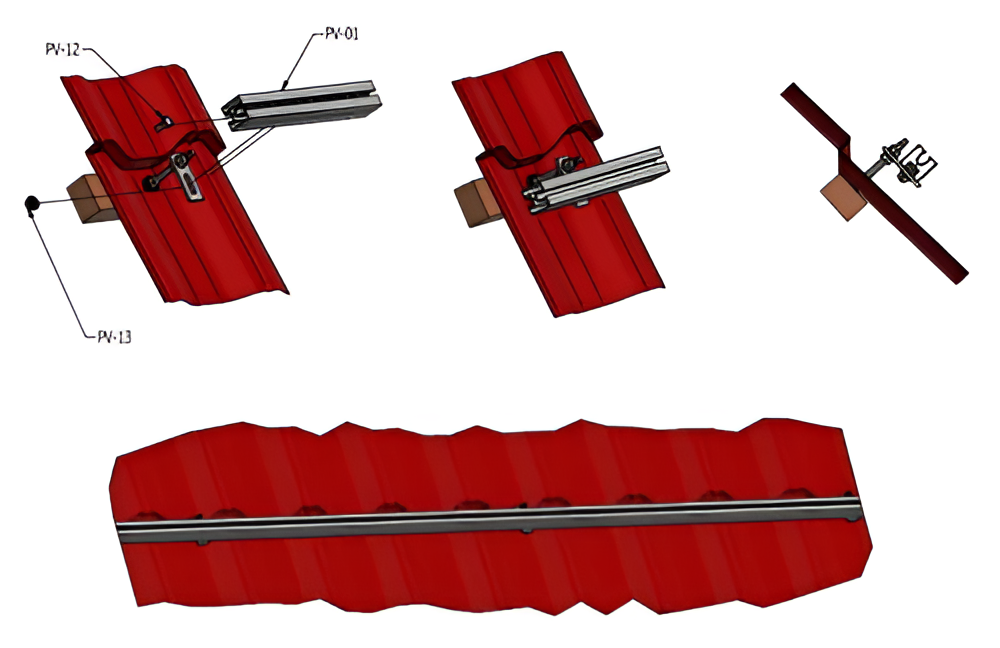

Schema över montering av profilen på sluttande tak med takkrokar och klämmor – 3D-vy

Film som presenterar monteringssystemet med PV-aluminiumprofil

Film som visar montering av profilen på takkonstruktionen

Film som visar användningen av profilen i en solcellsanläggning

Mått

Tvärsnitt (bredd × höjd)	40 × 40 mm (±0,5 mm)
Längd	625 cm
Väggtjocklek	1,2 mm
Vikt per meter	0,82 kg
Öppningsbredd övre kanal	10,8 ±0,3 mm
Öppningsbredd undre kanal	9 ±0,75 mm

Material och ytbehandling

Material / legering	aluminium 6060
Ytbehandling	obehandlad (svartanodiserad version finns separat)

Montering och kompatibilitet

Monteringskanal / spårtyp	dubbel — övre (klämmor för PV-moduler) + undre (takkrokar/adaptrar)
Kompatibla skruvar	övre kanal: fyrkantsmutter M8; undre kanal: sexkantskruv M10 DIN 933
Taktyp / underlag	sluttande tak — takpannor, trapetsplåt och andra beläggningar med underkonstruktion på krokar eller adaptrar
Anslutningssätt	profilskarvar (säljs separat) för förlängning av skenan

Övriga parametrar

Anodiserad version	ja — finns i svartanodiserad variant
Leverans	FTL (helt lastbil)

Tekniska data

Längd [mm]	6250
Profil [mm]	40×40
Spårtyp	För sexkantsbult
Ytbehandling	Natur
