Sidoklämma H30 svart anodiserad – ändklämma PV L50

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 0.02 kg

Pris/ st: 4,03 kr 4.03

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (3,22 kr)

exkl. 25% MOMS, exkl. fraktkostnader

* Förpackningsalternativ:

Stycken
Paket: 250 Stycken
Paket: 5000 Stycken
Paket: 10000 Stycken

antal st

Totalt:

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: -

Produktkod: PV-03-02

rekommendera till en vän

Beskrivning

Sidoklämma H30 svart anodiserad – ändklämma PV L50

Sidoklämma (ändklämma) H30 för fastsättning av solpanelens yttre kant med en ramtjocklek på 30 mm. Tillverkad av aluminium 6060 med svart anodisering, vilket ökar korrosionsbeständigheten och ger installationen ett estetiskt utseende.

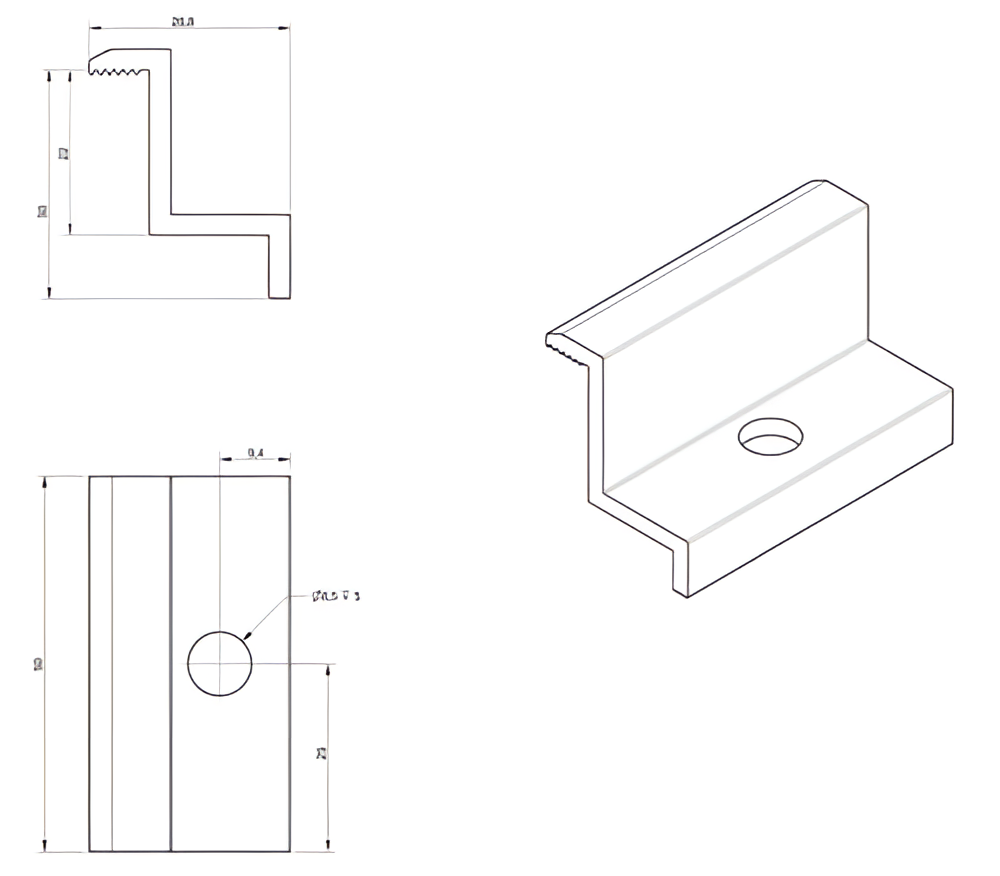

Teknisk ritning av sidoklämma H30 – måttritningar och isometrisk vy

Användning och montering

Sidoklämman fungerar som en avslutande komponent i ändarna av rader med solpanelmoduler — både på platta tak och lutande tak. För att fästa paneler mot varandra bör mittklämmor användas. Endast aluminiumklämman ingår i setet — skruv och mutter måste väljas separat.

Kompatibilitet med monteringsprofiler

Aluminiumprofiler för sexkantskruv

Aluminiumprofiler för T-skruv

Trapetsprofiler för tak med trapetsplåt

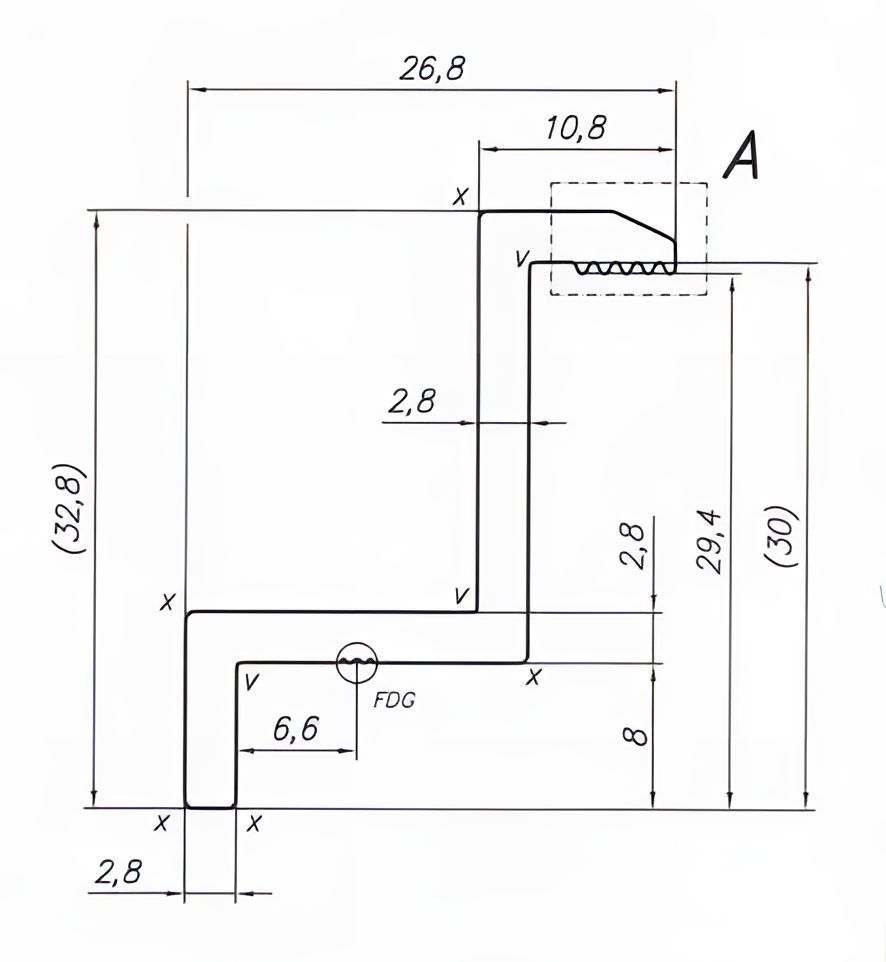

Måttritning av sidoklämmans profil H30 – tvärsnitt med detaljerade mått

Mått och tekniska parametrar

Bredd: 26,8 mm

Total höjd: 32,8 mm

Arbetshöjd (H): 30 mm

Längd: 50 mm

Monteringshål: Ø8,5 mm (för M8-skruv)

Väggtjocklek: 2,8 mm

Material: aluminium 6060

Ytbehandling: svart anodisering

Färg: svart

Val av insexskruv DIN 912

Profiltyp	Skruvstorlek
T-profil	M8x20
Sexkantsprofil	M8x20
Trapetsbrygga (för glidnyckel)	M8x20
Trapetsbrygga (för sexkantskruv)	M8x20

Rekommenderat åtdragningsmoment ska väljas enligt solpanelstillverkarens riktlinjer.

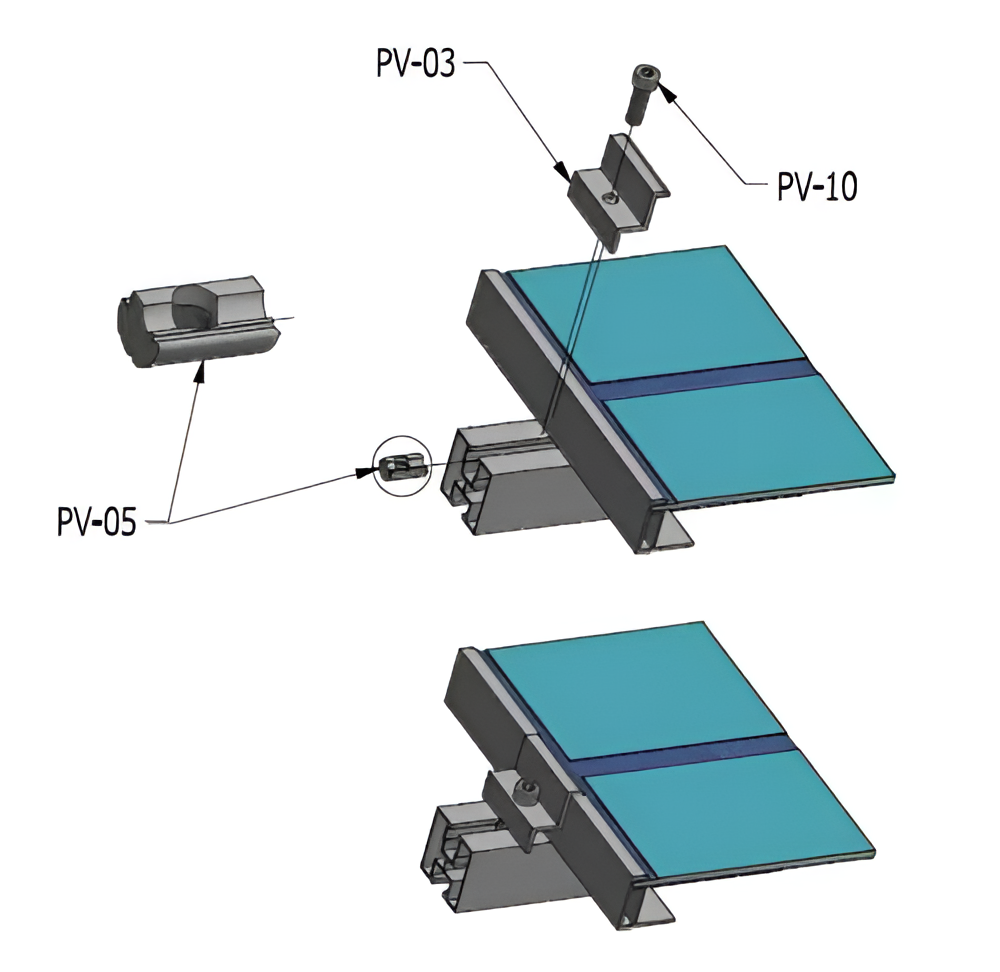

Monteringsschema för sidoklämma med glidnyckel och skruv på aluminiumprofil

Monteringsschemat visar hur sidoklämman placeras på aluminiumprofilen med hjälp av en glidnyckel och en insexskruv. Klämman pressar fast solpanelmodulens kant och säkerställer en stabil och säker montering.

Monteringsinstruktion för glidnycklar och skruvar på aluminiumprofil för solpanelssystem

Tekniska data

Klämtyp	Ändklämma
Paneltjocklek [mm]	30
Färg	Svart
Jordningsstift	Nej
Tillbehör	Utan tillbehör
