Drivningsverktyg med SDS MAX-fäste varmförzinkat 18x220mm
Nedslagningsverktyg för jordtagsstavar med SDS MAX-fäste, varmförzinkat stål, dimensioner 18x220 mm. Kompatibel med slagborrmaskiner, för solcellsanläggningar och jordningssystem.
PV-24-01 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Jordningsbricka PV rund massiv Ø35 mm – rostfritt stål A2
Jordningsbricka PV rund massiv Ø35 mm, rostfritt stål A2 (1.4301, klass 304). Centralt hål 8 mm, vikt 0,002 kg. Vassa taggar på omkretsen genomborrar den anodiserade aluminiumbeläggningen på PV-modulernas ramar. Mekanisk montering med skruv. För potentialutjämning i solcellsanläggningar.
PV-20-03 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Jordningsbricka PV rund med urtag Ø44 mm – rostfritt stål A2
Jordningsbricka PV variant IV, rund med urtag Ø44 mm, rostfritt stål A2 (1.4301, typ 304). Tjocklek 0,3 mm (bas) / 1,3 mm med taggar, centrumhål Ø8,2 mm, vikt 0,002 kg. Taggarna Ø2,6 mm med höjd 0,5 mm penetrerar den anodiserade ytan på PV-modulernas ramar och säkerställer elektrisk anslu
PV-20-04 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar

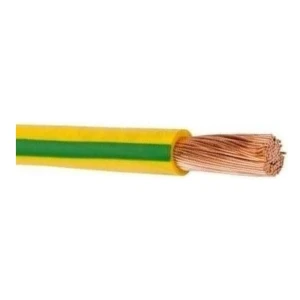

Jordledare LGY 16mm² Gul-Grön
Skyddsledare LgY 16mm² gul-grön med PVC-isolering, 450/750V. Koppartråd klass 5 - flexibel, för installation i elskåp och elsystem. Arbetstemperatur -40°C till +70°C, överensstämmelse PN-EN 50575, brandreaktion Eca.
PV-200-LGY-16 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Jordningsbricka – PV kontaktplatta i rostfritt stål 40×40 mm
Jordningsbricka – PV kontaktplatta, rostfritt stål 1.4301 (A2/304). Mått 40×40 mm, tjocklek 0,2 mm, monteringshål Ø9 mm, bockning 10 mm. 8 koniska utsprång R0,5 mm, vikt 4 g. För potentialutjämningsanslutningar mellan PV-modulernas ramar och monteringskonstruktionen.
PV-20 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Jordningsplatta typ Ω i rostfritt stål A2 för solcellsmoduler
Jordningsplatta typ Ω i rostfritt stål A2 (1.4301, grade 304) för solcellsmoduler. Mått 40×42×6 mm, monteringshål 8 mm, vikt 0,004 kg. Taggarna penetrerar det anodiserade skiktet på PV-modulernas ramar och säkerställer elektrisk anslutning. Skruvmontering på modulramar och monteringsprofiler
PV-20-02 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Hopfällbar jordningsstav med Morse-koniskt lås Ø16 x 1500 mm E – varmförzinkat stål
Sammansatt jordelektrod med Morse-konlås, varmförzinkat stål. Diameter 16 mm, segmentlängd 1500 mm, vikt 2,4 kg. För vertikala jordningar i åskskyddssystem för byggnader och industrianläggningar.
001-774 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Jordelektroder, jordningsbrickor och jordstavar för PV-jordning
Kategorin Jordelektroder omfattar komponenter för jordning och potentialutjämning. Här finns kontaktbrickor och kontaktplattor i rostfritt stål för ramar på solcellsmoduler, en hopfällbar jordningsstav, ett drivningsverktyg med SDS MAX-fäste och en gul-grön jordledare. Sortimentet riktar sig till installatörer av solcellsanläggningar och åskskyddssystem.
Det här hittar du i kategorin
- Jordningsbrickor och jordningsplattor för PV: rostfritt stål A2 (1.4301, kvalitet 304), 40×40 mm, typ Ω 40×42×6 mm samt runda utföranden Ø35 mm och Ø44 mm.
- Hopfällbar jordningsstav: varmförzinkat stål, Ø16 mm, segmentlängd 1500 mm, Morse-koniskt lås, 2,4 kg.
- Drivningsverktyg: SDS MAX-fäste, varmförzinkat stål, 18x220 mm, för användning med borrhammare.
- Jordledare: LgY 16 mm², gul-grön, PVC-isolering, 450/750 V, flexibel koppartråd i klass 5.
Så väljer du rätt
- Användningsområde: brickor och plattor förbinder solcellsmodulernas ramar med monteringsstrukturen. Staven passar för vertikal jordning i åskskyddssystem.
- Material: kontaktdelarna för PV är av rostfritt stål A2 (1.4301, kvalitet 304). Staven och drivningsverktyget är av varmförzinkat stål.
- Storlek och hål: anpassa bricka eller platta efter din infästning. Monterings- eller centrumhål varierar från 8 mm till Ø9 mm beroende på modell.
- Verktygskompatibilitet: drivningsverktyget har SDS MAX-fäste, så kontrollera att din borrhammare passar.
- Ledare: LgY-kabeln har en area på 16 mm² och fungerar från -40 °C till +70 °C.
Typiska användningsområden
Brickorna och plattorna monteras under en skruv. Deras tänder eller uddar tränger igenom det isolerande eloxerade skiktet på solcellsmodulernas ramar och når aluminiumet under. Det ger en kontinuerlig elektrisk förbindelse till montageskenor och struktur. Den hopfällbara staven används för vertikal jordning av byggnader och industrianläggningar. Kabeln används i fördelningstavlor och elinstallationer.
Vanliga frågor
Varför har jordningsbrickor för PV tänder eller uddar?
Det eloxerade skiktet på modulramar är en isolator. De skarpa tänderna eller uddarna tränger igenom det när skruven dras åt. De når aluminiumet under och skapar den elektriska förbindelsen.
Hur drivs jordstavarna ner i marken?
Drivningsverktyget på 18x220 mm har SDS MAX-fäste. Det är avsett för borrhammare och för nedslagning av jordstavar i olika markförhållanden.
Vilken driftstemperatur har kabeln LgY 16 mm²?
Kabeln har PVC-isolering och flexibel kopparledare i klass 5. Driftstemperaturen ligger mellan -40 °C och +70 °C.
Osäker på vilka jordningsdelar som passar din installation? Kontakta vår tekniska support så hjälper vi dig med valet.
