Mellan klämma H24 Aluminium 6060 Hål M8 målad
Hög centrumklämma - H24 Aluminium 6060 Hål M8 Målad för montering av solcellsmoduler.
PV-04-15 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mellanklämma H24 Aluminium 6060 Hål M8
Mellanklämma i aluminium 6060, 24 mm, M8 skruvhål för solcellsmoduler.
PV-04-01 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mellanklämma H24 Aluminium 6060 Hål M8 Anodiserad
Mellanklämma i aluminium 6060 anodiserad, 24 mm, M8 skruvhål för solcellsmoduler.
PV-04-02 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mellanklämma H25 L50 med jordningssprint
Mellanklämma av Aluminium 6060, 25 mm, M8 bulthål för solcellsmoduler är en innovativ lösning för att stödja åsk- och överspänningsskyddsinstallationer, särskilt användbar i solcellssystem.
PV-04-09 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mellanklämma H8 Aluminium 6060 Hål M8
Mellanklämma i aluminium 6060, 8mm, M8 skruvhål för solcellsmoduler.
PV-04-03 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mellanklämma H8 Aluminium 6060 Hål M8 Anodiserad
Mellanklämma i aluminium 6060 anodiserad, 8mm, M8 skruvhål för solcellsmoduler.
PV-04-04 Tillgänglighet: Tillfälligt otillgänglig
4,06 kr
Netto pris: 3,25 kr
Mellanklämma H8 L50 - låg - obehandlad med jordningsstift
Mellanklämma aluminium 6063-T66 för PV-moduler med ram från 30 mm, med två jordningsstift för potentialutjämning. Mått: 40x50x11,6 mm, hål M8, obehandlad yta.
PV-04-18 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mittklämma H25 L50 - obehandlad med jordningsstift
Mellanklämma H25 med jordningsstift för PV-moduler med ram från 30 mm. Tillverkad av aluminium 6063-T66, säkerställer galvanisk anslutning och potentialutjämning utan extra brickor. Längd 50 mm, enkel montering.
PV-04-19 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mittklämma H25 L50 Rå med skruv M8x20 och insats för paneler 30 mm
Mittklämma H25 L50 med skruv M8x20 och insats av aluminium 6060, för montering av solcellsmoduler 30 mm med skruvar DIN 912.
PV-04-16 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mittklämma H25 L50 Rå med skruv M8x25 och insats för paneler 35 mm
Mittklämma H25 L50 med skruv M8x25 och insats av aluminium 6060, för montering av solcellsmoduler 35 mm med skruvar DIN 912.
PV-04-17 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar

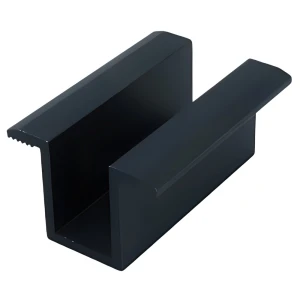

Mittre tryckklämmor - H25 L50 med jordningsstift svart
Mittklämma H25 med jordningsstift för montering av två angränsande PV-paneler. Tillverkad av aluminium 6060 med svart anodisering. Kompatibel med profiler för sexkantsskruv, T-spårsskena samt trapetsformade broar.
PV-04-10 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mittstycke KLIK silver L50 (typ 2)
Centrumklämma i aluminium 6060 - Klickspärr med mutter och skruv, silver L50 (typ 2) för fastsättning av solcellsmoduler.
PV-04-13 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Mittstycke KLIK svartmålning L50 (typ 2)
Centrumklämma i aluminium 6060 svart - Klicklås med mutter och skruv, svartlackerad L50 (typ 2) för fastsättning av solcellsmoduler.
PV-04-14 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Sidohäftning H30 KLIK silver L50 (typ 2)
Sidotryckklämma i aluminium 6060 silver - Klicklås med mutter och bult, silver L50 (typ 2) för fastsättning av solcellsmoduler.
PV-03-27 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Sidoklämma H30 KLIK svart målning L50 (typ 2)
Sidoklämma KLIK för PV-paneler med 30 mm ram, aluminium 6060 med svart anodisering. Inkluderar monteringslås och skruv A2. Kompatibel med profiler för sexkantsskruv, åtdragningsmoment max 20 Nm.
PV-03-28 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar

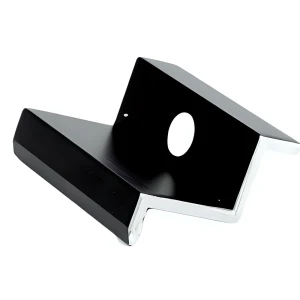

Sidoklämma H30 svart anodiserad – ändklämma PV L50
Sidoklämma för solpaneler, ramtjocklek 30 mm, tillverkad av aluminium 6060 med svart anodisering. Mått: 26,8x32,8x50 mm, hål Ø8,5 mm för M8-skruv. Kompatibel med T-profiler, sexkantsprofiler och trapetsprofiler.
PV-03-02 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Ändklämma - Justerbar genom glidande spår M8 30-50 mm
Sidotryckklämma i aluminium 6060, justerbar tack vare glidspår, för montering av solcellsmoduler 30-50 mm.
PV-03-20 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Ändklämma - Justerbar genom glidande spår M8 30-50 mm - Anodiserad
Sidotryckklämma i aluminium 6060 anodiserad, justerbar tack vare glidspår, för montering av solcellsmoduler 30-50 mm.
PV-03-21 Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 24 timmar
Klämmor för solpaneler: ändklämmor och mellanklämmor för solcellsmoduler
Klämmorna i den här kategorin fäster solcellsmoduler på monteringsprofiler av aluminium. Sortimentet omfattar ändklämmor för kanten av en rad och mellanklämmor för utrymmet mellan två paneler. Varianterna skiljer sig åt i arbetshöjd, ytbehandling och fästsystem. De är avsedda för installatörer av solcellssystem på platta tak, lutande tak och markmonterade konstruktioner.
Det här hittar du i kategorin
- Ändklämmor (sidoklämmor) H30, H32, H35 och H40 i aluminium 6060 med M8-hål, i obehandlad, anodiserad eller lackerad ytbehandling.
- Justerbara ändklämmor med glidande spår för modulramar på 30–50 mm, i obehandlad eller anodiserad aluminium 6060.
- Mellanklämmor H8, H11, H24 och H25, även lågprofilsversioner, med M8-hål och längden L50.
- Klämmor med jordningsstift i aluminium 6063-T66 eller EN AW 6060 för potentialutjämning mellan modul och konstruktion.
- KLIK-ändklämmor och mellanklämmor L50 (typ 2) med snäppfäste, i silver eller svart, med skruv och mutter eller A2-skruv.
- Ändklämmor och mellanklämmor som levereras med skruv och insats för 30 mm eller 35 mm ramar, med skruvar DIN 912 M8x20 eller M8x25.
- Monteringsvinkel Synerga ZU-1 i rostfritt stål 304 (1.4301), 30×30×30 mm, M8-gänga, för carportar och markmonterade konstruktioner.
Så väljer du rätt
- Ramtjocklek: arbetshöjden måste passa modulramen. Fasta ändklämmor finns för 30, 32, 35 och 40 mm. Justerbara versioner täcker 30–50 mm.
- Klammans placering: använd ändklämmor i ändarna av en rad och mellanklämmor mellan intilliggande paneler.
- Material och ytbehandling: välj aluminium 6060 eller 6063-T66. Ytbehandlingarna omfattar obehandlad, silver- eller svartanodiserad, lackerad och svart pulverlackerad.
- Jordning: välj en klämma med jordningsstift om du behöver potentialutjämning utan extra brickor.
- Fästsystem: välj M8-hål, KLIK-snäppfäste eller ett set med skruv och insats som passar din skena och dina fästelement.
Typiska användningsområden
Klämmorna håller solcellsmoduler på monteringsprofiler av aluminium på platta och lutande tak. Ändklämmor avslutar panelerna i en rad. Mellanklämmor förbinder två moduler, och deras tänder greppar i ramarna så att de inte kan förskjutas. Flera versioner passar för T-spårsprofiler, profiler med sexkantsbult och trapetsprofiler. Vinkeln Synerga ZU-1 stöder klämmorna på carportar och markmonterade konstruktioner.
Vanliga frågor
Var används ändklämmor och mellanklämmor?
Ändklämmor avslutar paneler som sitter i rad, vid kanten av solcellsfältet. Mellanklämmor används mellan två intilliggande paneler.
Vilka klämmor ger jordning?
Versioner med jordningsstift. De angivna modellerna i aluminium 6063-T66 ger potentialutjämning utan extra brickor.
Vilket är det maximala åtdragningsmomentet för KLIK-klämmor?
För KLIK-ändklämmorna med A2-skruv i den här kategorin anges ett maximalt åtdragningsmoment på 20 Nm.
Är du osäker på vilken klämma som passar din modulram och skena? Kontakta vår tekniska support så hjälper vi dig att välja.
